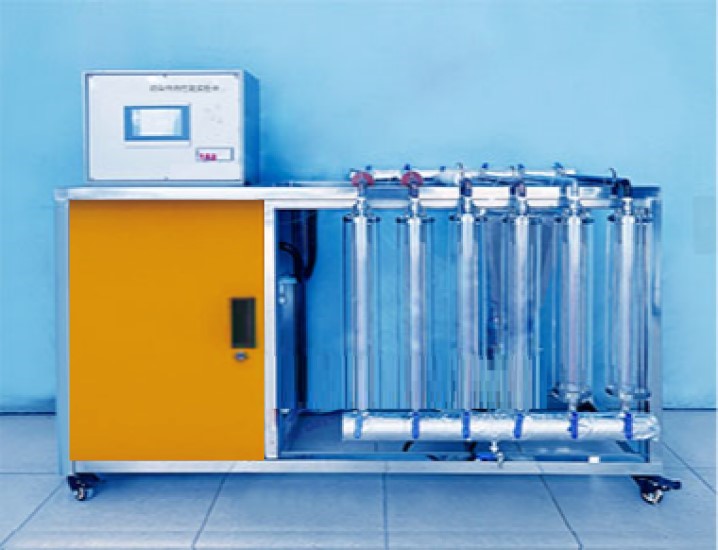

綜合傳熱性能實驗裝置 JG ACC-R071 型 綜合傳熱性能實驗臺
一 . 實驗?zāi)康?
1. 可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數 K 值。
2. 觀察由于管道的外表狀態及空氣流動情況的不同，對管道換熱的影響并計算出每根管子的總傳熱系數 K 值。
二 . 技術指標
1. 實驗最高控制溫度為 110 ℃ ，安全閥、壓力、溫度控制器三種安全保護。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 5.5kw ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1770×600×1450mm 。
三 . 主要配置及參數
1. 六組不同性能的傳熱管道：
①裸銅管：紫銅管長度 620mm 。
②鍍黑管：紫銅管長度 620mm 、表面鍍黑。
③鍍鋅管：紫銅管長度 620mm 、表面鍍鋅。
④翅片管：尺寸 φ52*620mm 、數量 153 、翅片厚度 0.5mm 。
⑤玻璃絲棉保溫管：紫銅管長度 620mm ，配保溫棉、不銹鋼管。
⑥鋸末保溫管：紫銅管長度 620mm ，配鋸末、不銹鋼管。
2. 蒸汽發生器： 304 不銹鋼材質，容積約 36L 、外部保溫、加水口一個、放水口一個、蒸汽出口一個。
3.U 型加熱管 3 個：電壓 220V 、功率 1500W 。
4. 蒸汽干管（供汽）：直徑 63mm 、 6 個試驗管供氣孔、一個總進氣孔、一個排氣孔。 5. 凝結水計量管：直徑 40×500mm ，刻度長度 400mm 。
6. 冷凝水蓄水管： 304 不銹鋼材質 , 6 個試驗管集液孔，一個排液孔。
7. 離心通風機：電壓 220V 、功率 200W 、轉速 1360r/min 、風量 1380m3/h 、全壓 300pa 。
8. 電接點壓力表：量程 -0.1~0.3mpa 、精度 1.6 級。
9.8 路巡檢儀：供電電源 220V 、 60*80 橫表、萬能輸入（含 4-20mA ）。
10. 溫度傳感器 8 個：分度號 PT100 、測量范圍： -200~420 ℃ 。
11. 彈簧式安全閥：銅、 0.5MPa 、 1/2 外絲接口。
12. 液位計：玻璃管、 φ13*235mm 。
13. 波紋管、管道、彎頭、卡箍、球閥 17 個： 304 不銹鋼材質。
14. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成
。
