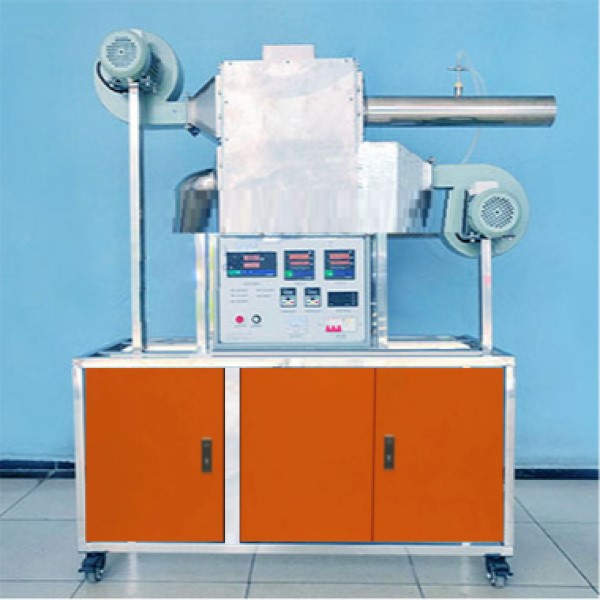

熱管換熱器實驗裝置設備 JG ACC-R029 型 熱管換熱器實驗臺
一 . 實驗目的
1. 了解熱管換熱器實驗臺的工作原理。
2. 熟悉熱管換熱器實驗臺的使用方法。
3. 掌握熱管換熱器換熱量 Q 和傳熱系數 K 的測量和計算方法。
二 . 技術指標
1. 實驗臺參數：冷段出口內徑 D=100mm ，熱段出口內徑 D=100mm ，翅片直徑 40mm 。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 3000W ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1400×600×1650mm 。
三 . 主要配置及參數
1. 熱管換熱器，不銹鋼加熱段加熱風道、不銹鋼受熱段風道。
2. 翅片管 11 根： 304 不銹鋼管和鋁片，叉排，外 φ40mm 、內 φ20mm 。
3. 干燒型翅片加熱管： M 型、電壓 220V 、功率 1200w 。
4. 低噪聲離心式鼓風機 2 臺：電壓 380V 、功率 750W 、風量 1200m3/h 、轉速 2800r/min 、全壓 1210pa 。
5. 變頻器 2 套：電壓 380V ，功率 1500W ，控制風機轉矩調節(jié)風量大小。
6.L 型畢托管 1 只： 304 不銹鋼材質，系數 0.999~0.998 。
7. 紅油斜管微壓計 2 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條。
8.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
9. 溫度傳感器 5 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
10. 電源控制系統(tǒng)： 304 不銹鋼電控箱 1 只，控制箱面板采用深藍色楷體；數字電壓表、數字電流表、單相固態(tài)調壓器；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成 。
