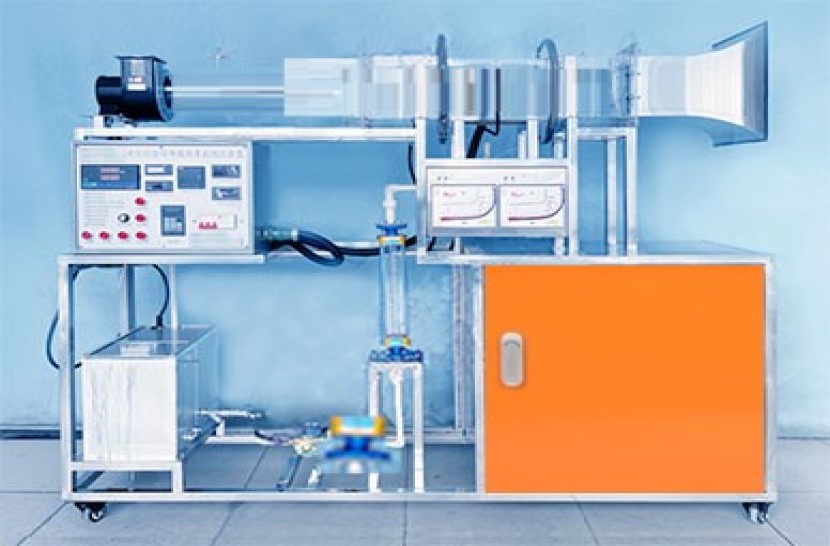

強迫對流綜合試件放熱系數測試實驗設備 JGACC-R012型 強迫對流綜合試件放熱系數測試裝置
一 . 實驗目的
1. 了解對流放熱的實驗研究方法。
2. 測定空氣橫向流過單管表面時的平均放熱系數 a ，并將實驗數據整理成準則方程式。
3. 學習測量風速、溫度、熱量的基本技能，可實現以下實驗測試：
①強迫對流單管管外放熱系數測試。
②強迫對流管簇管外放熱系數測試。
③強迫對流空氣橫掠平板及橫掠旋轉圓柱放熱系數測試。
④強迫對流空氣通過水換熱器換熱系數測試。
二 . 技術指標
1. 裝置工作壞境：常溫、常壓下運行。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 6KW ；安全保護：具有接地保護，漏電保護，過流保護。
3.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
4. 裝置外形尺寸： 1950×500×1550mm 。
三 . 主要配置及參數
1. 實驗風道：透明有機玻璃材質，分為測速段，腔體段，測壓段，實驗段，集風口，不銹鋼整流柵板、不銹鋼進口集流器、
2. 汽 - 液翅片管試件： 6mm 透明有機玻璃材質、尺寸 200mm*200mm*300mm 、內有表冷器、鋁制翅片。
3. 橫掠平板試件：材質透明有機玻璃、壁厚 6mm 、尺寸 100mm*200mm*300mm 、內有加熱板：采用紫銅板 ; 尺寸 280mm*196mm*3mm ，表面黑度 ε=0.2 ，導熱系數 λ=15(W/m ℃ ) 平板加熱器：云母片纏繞加熱絲，外形尺寸 300mm*200mm*8.4mm ，加熱功率 500W ，內有 4 路溫度。
4. 單管換熱器試件：材質透明有機玻璃、壁厚 6mm 、尺寸 200mm*100mm*300mm 、內有 φ40mm*199mm 、壁厚 2mm 、紫銅材質四周中心處均勻分布 4 個 K 型傳感器 , 石英加熱管加熱，電壓 220V 、功率 500W 。
5. 管簇試件：材質透明有機玻璃、壁厚 6mm 、尺寸 200mm*200mm*300mm 、內有 20 個翅片管：材質內襯不銹鋼外鋁制、尺寸外徑 φ34mm*212mm 、數量 60 ，翅片長度 170mm ，厚度 0.5mm 、管內徑 φ15mm 、順排管簇、 5 排、每排 4 根、管簇第三排為實驗管、內有石英加熱管 4 根、每根電壓 220V 、功率 500W,4 路溫度。
6. 旋轉圓柱試件：材質透明有機玻璃、壁厚 6mm 、尺寸 200mm*100mm*300mm 、內有 φ40mm*199mm 、壁厚 2mm 、紫銅材質外側中心處 1 路溫度 , 石英加熱管加熱，電壓 220V 、功率 500W 、角度可旋轉 0~360° 。
7.L 型畢托管 1 個： 304 不銹鋼材質，系數 0.999~0.998 。
8.Dwyer 、紅油斜管微壓計 2 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條。
9. 加熱水箱 1 個：材質 304 不銹鋼、壁厚 1.5mm 、尺寸 250mm*450mm*330mm 。
10. 電加熱器 3 個： U 型加熱棒，功率 1500W ，電加熱器配備電子集成固體調壓模塊無機調節。
11. 循環水泵 1 臺：電壓 220V 、功率 120W 、額定流量 10L/min 、額定揚程 12m 。
12. 流量調節與控制：法蘭連接式玻璃轉子流量計 1 個、液體、 40~400L/h 。
13.8 路巡檢儀：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）
14. 溫度傳感器 17 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
15. 溫控儀 2 個：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、環境要求 -10 ℃ ~60 ℃ 、 4 米溫控線
16. 離心風機 1 臺：電壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。
17. 變頻器 1 個：電壓 220V 、功率 0.75kw 、單進單出。
18. 三相智能數顯儀表：顯示三個加熱電流，四位一體 LED 顯示，精度等級： ±0.5 ％ FS±1 字。 19. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；數顯溫控表、數顯電壓表、數顯電流表、變頻器控制面板；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成 。
