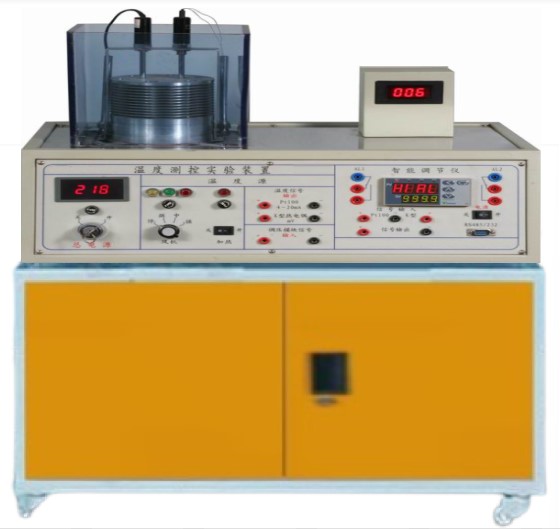

溫度自動控制實驗臺 JG ACC-GCR121 型 溫度自動控制實驗裝置
一 . 裝置概述
溫度測控實驗裝置，實驗溫度范圍 0 — 100 ℃ ，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、 K 型溫度傳感器及 Pt100 傳感變送器等組成?？梢院椭悄苷{(diào)節儀組成溫度檢測和閉環 PID 調節溫度控制系統。
提供溫度檢測：① Pt100( 選用 0 — 250 ℃ ) ，溫度變送器（ 4 — 20mADC 信號）。② K 型熱電偶（輸出 mV 級控制信號）。③工業水銀溫度計 0 — 300 ℃ 。④配有 3 位 LED 溫顯表。
通過智能調節儀的通訊口與上位機通訊?？刂茀?shù)可以在智能控制儀表中以及上位機中設置。上位機軟件采用 KingView 全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印?！ ”狙b置具有安全保護，提供 IEC 標準信號及相關測試點供單片機接入進行編程實驗。溫度測控實驗裝置，采用工業級傳感器， IEC 標準的信號。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二 . 裝置功能
1. 熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗。
2. 溫度模擬標定方法實驗。
3.Pt100 溫度特性實驗（用萬用表測 Pt100 電阻變化）。
4.K 型熱電偶特性測試實驗（用萬用表測 K 型熱電偶毫伏輸出）。
5. 溫度儀表 PID 控制實驗。
6. 溫度上位機組態控制實驗。
7. 研究分析不同 P 、 I 、 D 參數值對控制系統的動態特性、靜態特性性能影響與評價。
8. 利用 KingView 中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗。
三 . 技術指標
1. 控制輸出方式：可控硅觸發輸出，固態繼電器輸出，電壓 / 電流輸出。
2. 設定 / 顯示精度： +0.5% FS+1 位數 max 。設定值與顯示值匹配，無相對誤差。
3. 比例范圍： 0.0%-100.0% （單位： 0.1% ）。
4. 積分（復位）時間： 0-9,999s （單位： 1s ）。
5. 微分（比率）時間： 1-250s （單位： 1s ）。
6. 控制周期： 1-250s （單位： 1s ）。
7. 采樣周期： 1-250s （單位： 1s ）。
8. 加熱器功率： 2Kw 。
9. 工作電源：電壓 AC220V±10% 50HZ±5% 3A 有良好接地。
10. 儀表輸入輸出信號符合 IEC 標準、帶通訊功能 485/23 。
11. 溫度源， 220VAC ， 350W. 最高溫度 250 ℃ ，常用設定宜 0 — 200 ℃ 。設有過高溫度保護。
12. 工業人工智能調節儀精度 0.5 。
13. 裝置外形尺寸：實驗控制箱尺寸 1200×500×1400mm 。
四 . 主要配置及參數
1. 實驗溫度源：溫度范圍 0 ～ 250 ℃ 1 只。
2.PT100 溫度傳感器 2 只。
3.PT100 溫度變送器 1 只。
4.K 型熱電偶 1 只。
5. 工業水銀溫度計（ 0 — 300 ℃ ） 1 只。
6. 可控硅調壓模塊 1 只。
7. 智能工業調節儀 0.5 級 1 只。
8. 控制變壓器 1 只。
9.150 軸流風機 1 只。
10.LED 三位數字溫度表 1 只。
11.LED 三位半數字電壓表 1 只。
12. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定）
。
