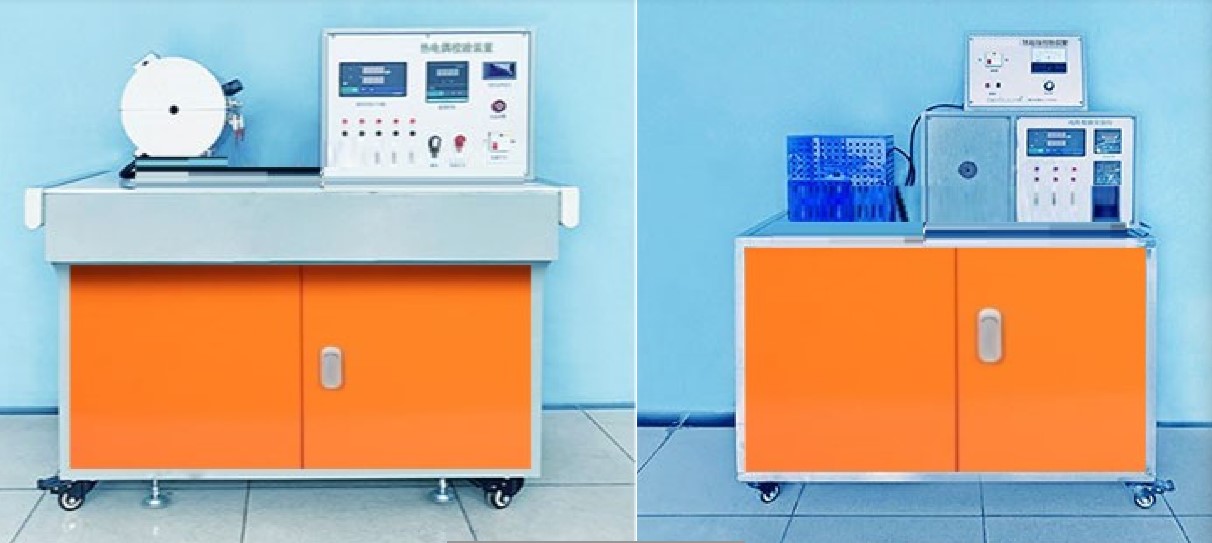

熱電偶校驗裝置 JG ACC-R046 型 熱電阻校驗裝置
JG ACC-R035 熱電偶校驗裝置
一 . 實驗目的
用于對中溫區工作熱電偶的標定和校驗。
二 . 技術指標
1. 熱電勢測量范圍： K 型， 0-24.9055mV ， E 型， 0-45.093mV ， J 型， 0-33.102mV （在 0-600 ℃ 測溫范圍內由熱電偶分度表查得）。
2. 熱電偶溫度測量范圍 0 ～ 600 ℃ 。
3. 控溫精度 ±0.2 ℃ 。
4. 工作電源 AC220V 、 50Hz ，單相三線制、功率 1000W 。安全保護：具有接地保護、漏電保護、過流保護。
5. 裝置外形尺寸： 1300×680×1350mm 。
三 . 主要配置及參數
1. 高保溫專用管式電爐：干式加熱爐，陶瓷纖維開啟式，電壓 220V ，加熱功率 500W ，最高溫度 1100° ，爐長度 340mm ，加熱區 240mm ，外徑 250mm 。
2. 智能巡檢儀： SWP - MD806- 00 - 23 - N ，萬能分度號輸入， 8~16 通道可選擇，測量范圍： 4-20mA/0 - 1000 ， AC220V/50Hz ，精度： 0.5% 。
3. 數顯交流電壓 / 流表： TS-SZB-5135 ，數字面板表，量程 AC 10A/AC 500V ，測量精度， 0.5% ，輸入方式，隔離。
4. 智能溫控儀表：型號， CHB702-011-0111016 ，分度號， K 型，控制方式： PID 控制，輸入方式：熱電阻輸入，輸入類型： K 分度，輸出類型：繼電器觸點開關輸出，無制冷輸出，溫度范圍， 0-999 ℃ 。
5. 單相集成移相交流調壓模塊（電位器）：調節電壓。
6. 溫度傳感器： K 、 E 、 J 型熱電偶及被檢熱電偶， K 型在 375-1000 ℃ 、 E 型在 375-800 ℃ 、 J 型在 375-750 ℃ 范圍內精度等級為Ⅰ級。
7. 正負極接線柱：四對，正極紅色，負極黑色。
8. 報警裝置。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、調節旋鈕、線槽等組成，控制箱面板采用深藍色楷體。
10. 雙面亞光密紋噴塑實驗桌（配萬向輪及禁錮腳、調整角可調整桌面水平及固定）
JG ACC-R046 型 熱電阻校驗裝置
一 . 實驗目的
1. 學會熱電阻校驗裝置的使用方法。
2. 通過實驗進行熱電阻溫度計的標定和檢驗，對熱電偶和溫度計檢驗。
3. 標定熱電阻及低溫熱電偶。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 溫度測量范圍：制冷溫度最低可達 -20 ℃ 、加熱溫度最高可達 +200 ℃ 。
3. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率≤ 600w ；安全保護：具有接地保護、漏電保護、過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 940×500×1120mm 。
三 . 主要配置及參數
1. 半導體制冷模塊 1 套：半導體 35L 冷水機，電壓 DC12V 、功率 72W 、配套電源。
2. 不銹鋼干式加熱爐 1 套：材質 304 不銹鋼、壁厚 1.5mm 、電壓 200V 、功率 500W 、尺寸 300mm*200mm*270mm 。
3. 陶瓷管 1 根：耐溫 900 ℃ 。
4. 高鋁管 2 根：耐溫 1200 ℃ 。
5.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
6. 溫控儀 1 臺：電壓 220V 、分度號 K 、量程 0~999 ℃ 、繼電器輸出。
7. 溫控儀 1 臺：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 。
8. 水箱 1 只： 304 不銹鋼材質、尺寸 300mm*300mm*300mm 。
9. 水泵 1 臺：電壓 220V 、功率 35W 、揚程 2.0 米、流量 2000L/h 。
10. 熱電偶 2 根：分度號 K 、測量范圍 0~800 ℃ 。
11. 熱電阻 6 根：分度號 PT100 、測量范圍 -200~420 ℃ 、規格 4*200*1200mm 。
12. 萬用表 1 只：直流電壓 0.1mV~1000V± （ 0.5 ％ +3 ）、交流電壓 0.001V~750V± （ 0.8 ％ +5 ）、直流電流 0.1μA~20A± （ 0.8 ％ +10 ）、交流電流 0.01mA~20A± （ 2.0 ％ +5 ）、電阻 0.1Ω~20MΩ± （ 0.8 ％ +3 ）、電容 1nF~20000uF± （ 2.5 ％ +20 ）、操作方式手動量程、 NCV 測量。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；有功功率表、單相固態調壓器；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成
。
