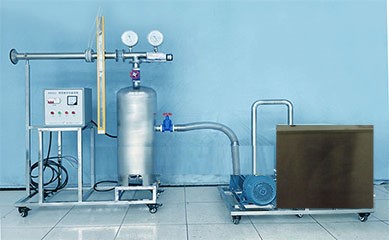

換熱器綜合實驗裝置 JG ACC-R031 換熱器綜合實驗臺（配三種換熱器）
一 . 實驗?zāi)康?
1. 用于《工程熱力學》教學中“噴管臨界狀態的觀察”實驗。
2. 演示噴管壓力流量的變化規律，并觀察臨界壓力和最大流量的現象。
3. 計算流量，背壓與出口壓力比值。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 噴管有漸縮和漸擴兩種形式，噴管直徑 4±0.2mm ，漸縮噴管：內部收縮段曲線滿足維托辛斯基型線方程。拉伐爾：滿足拉伐爾噴管變截面一維定常等熵流動模型。
3. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 6500w ；安全保護：具有接地保護，漏電保護，過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 2700×700×1700mm 。
三 . 主要配置及參數
1. 噴管本體： 304 不銹鋼材質。
2. 穩壓罐： 304 不銹鋼材質， Ф350*900mm 。
3. 漸縮噴管、漸擴噴管：透明有機玻璃材質， φ60×60mm 。
4. 水環真空泵 1 臺：電壓 380V 、功率 5.5KW 、抽氣速率 3.83m3/min 、轉速 1450r/min 、極限壓力 3300pa 、泵頭材質 304 不銹鋼。
5. 真空壓力表 2 只：測量范圍 -0.1~0Mpa 、精度等級 0.4 級。
6. 孔板流量計 1 套：高精度 ±0.075% ，高穩定性：優于 0.1%FS/ 年，高靜壓 40MPa ，連續工作 5 年不需調校。
7.U 型差壓計 1 套： ±5000mm 。
8. 探針及探針位移裝置： 304 不銹鋼材質，測壓探針 M12×165mm ，實驗時抖動輕微，配有刻度標尺。
9. 調節閘閥 2 個： DN50 。
10. 正反轉步進電機：電壓 220V 、功率 14W 、轉速 10 轉 /min 。
11. 循環水箱：白色 10mm 厚 PP 板， 500×650×500mm 。
12. 球閥、波紋管、彎頭、內絲、外絲、封頭： 304 不銹鋼材質。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
。
