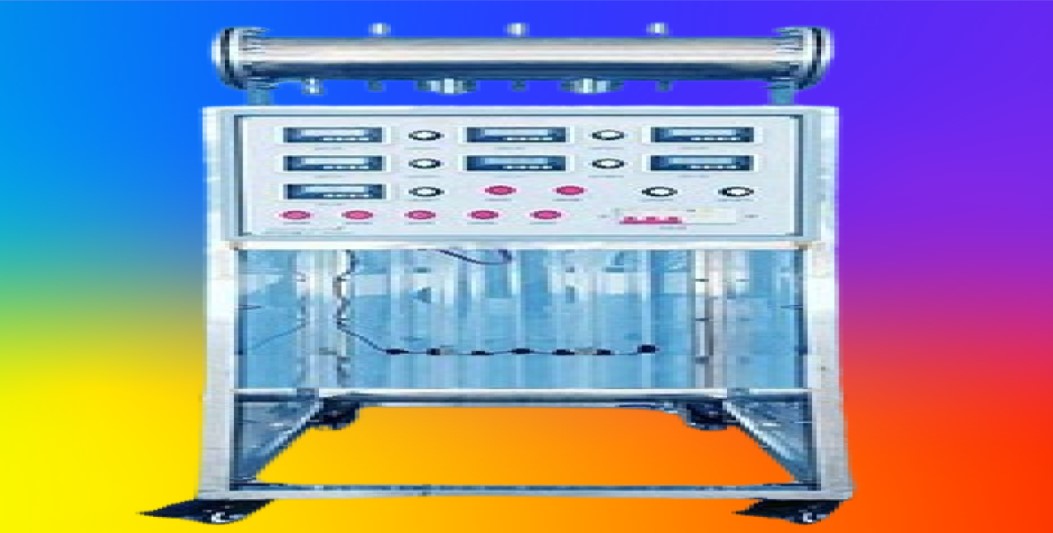

工業鍋爐 [ 多管水循環 ] 演示實驗設備 JG ACC-Z003 工業鍋爐多管水循環演示裝置
一 . 實驗目的
通過加熱元件的電壓調節，演示鍋爐水循環中上升管的倒流、下降管的氣塞等，觀察到泡狀、彈狀和柱狀等汽水流動狀態。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行， AC380V 、 50HZ ，總功率 4KW 三相五線制。安全保護：具有接地保護，漏電保護，過流保護。
2. 電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點。
3. 不銹鋼臺架尺寸： 650×680×1490mm 。裝置外形尺寸： 750×650×1750mm 。
三 . 主要配置及參數
1. 不銹鋼上鍋筒，外直徑 155mm ，長 600mm ，兩側裝有鋼化玻璃觀察窗，三處通氣管，外直徑 19mm ，內直徑 16mm 。
2. 不銹鋼下集箱，外直徑 100mm ，長 550mm 。
3. 上升管，玻璃材質，外直徑 15mm ，加熱絲長度 830mm ，總長度 1260mm ，共 7 根，單根上升管加熱功率 500W 。
4. 下降管，玻璃材質，外直徑 20mm ，直管段 950mm ，總長度 1250mm ，共 3 根。
5.7 根加熱管，每一相均為 VAC220 ，可單獨調節加熱功率。
6. 每 2 根加熱管上的加熱為絲并聯連接，多出的 1 根加熱管的加熱絲單獨接入三相電源中的一相。單根加熱管電阻絲電阻值 100Ω ，最大功率 500W ， 7 根加熱管總計功率 3.5KW 。
7. 電壓表 1 只： 0 ～ 250V ，滬川儀表，測量加熱電壓。電流表 4 只： 0 ～ 1A ，滬川儀表，分別測量每相電加熱絲的加熱電流。
8. 電源控制系統：漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、指示燈，加熱控制開關組，調節旋鈕，電位器，固態調壓器等組成，控制箱面板采用深藍色楷體。
9. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
