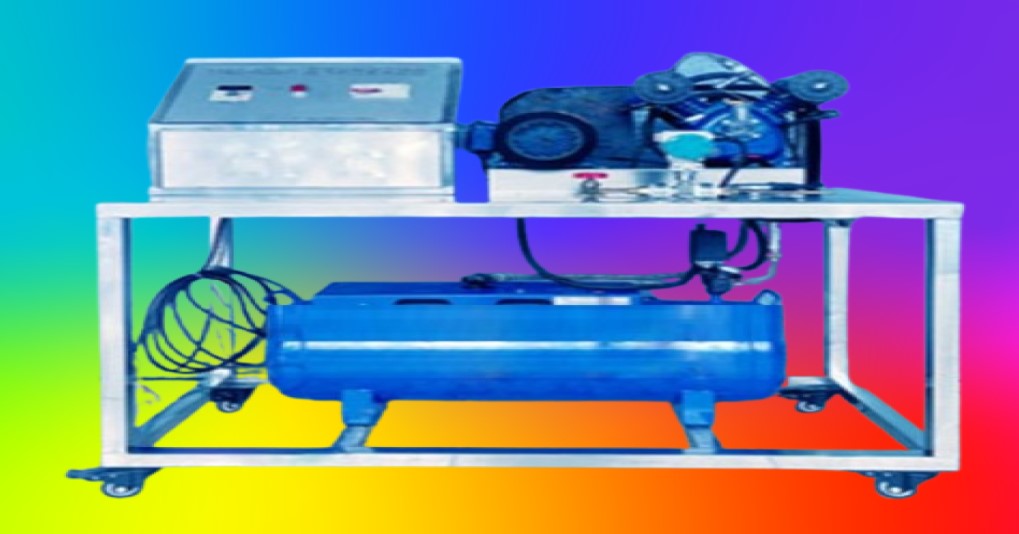

壓氣機性能實驗裝置 JG ACC-R026 Ⅲ 型 壓氣機性能實驗臺
一 . 實驗?zāi)康?
1. 了解活塞式壓氣機的工作原理和構造。
2. 根據實驗測量的數據，掌握計算壓氣機的定溫壓縮效率和容積效率的方法。
3. 分析影響壓氣機性能的因素。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 可采集壓氣機 P-α 圖 ( 一個活塞行程的壓力與轉角關系圖 ) 和生成 P-V 圖。
3. 工作電源： 380V±10% ， 50Hz 。安全保護：具有接地保護，漏電保護，過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5. 裝置外型尺寸： 1200×600×1350mm 。
三 . 主要配置及參數
1. 壓氣機：工作壓力 0.8mpa ，轉速 1040rpm ，電機功率 1.5KW ，排氣量 0.12m3/min ，容積 40l, 電壓頻率 380V/50HZ 。
2. 壓力變送器： 0~1Mpa ， 0~1.6Mpa ，精度等級 2.5 級，輸出 4~20mA ，精度 0.5 ％ FS ，供電 24VDC 。
3. 溫度變送器：量程 0~100 ℃ ，輸出 4~20mA ，精度 0.5 ％ FS ，供電 24VDC 。
4. 智能渦街流量計：輸出 1~5V ，準確度 0.5 ％，供電方式 24V ，額定壓力： 6.3Mpa ，檢定范圍： 0.6~6m3/h 。
5. 采集板卡：阿爾泰 USB3202 。
6. 渦街流量計 ： DN15 口徑，定制螺紋連接，本體材質 304 ， DC24V 供電顯示帶 2-10V 電壓信號輸出，配溫壓補償，測壓縮空氣 ，耐壓 1.6MPA ，耐溫 250 度，工況流量范圍： 4-20m?/h 。
7. 變頻器： 1.5KW/380V 三相 通用電機，進線出線均為 380V 。
8. 角度傳感器：型號 GT-A ：供電電壓 DC12~24V 、測量角度 0-360° ，彈性柔性連軸器。
9. 實驗設備（控制對象）軟件，計算機 1 臺（用戶自配）。
10. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
