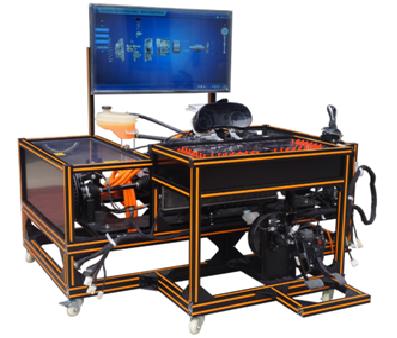

產品名稱：比亞迪e5純電動汽車電驅動系統實訓臺
產品名稱： 比亞迪 e5 純電動汽車電驅動系統實訓臺
產品描述： 訓臺選用比亞迪 e5 純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，并培養學員對新
實訓臺選用比亞迪 e5 純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。
2. 設備組成
實訓臺包含以下主要配件：①原車低壓蓄電池 *1 個；②移動臺架 *1 臺；③ ABS 泵 *1 個；④碰撞傳感器 *6 個；⑤組合儀表總成 *1 套；⑥掛擋桿總成 *1 套；⑦加速踏板總成 *1 套；⑧油門踏板總成 *1 套；⑨安全氣囊電腦 *1 個；⑩動力電池管理控制器 *1 個；?高頻接收器模塊 *1 個；?智能鑰匙控制器模塊 *1 個；?電源總開關 *1 個；?儀表板配電盒總成 *1 套；?保險絲盒總成 *1 套；?真空助力器總成 *1 個；?制動分泵 *2 個。
3. 功能描述
1) 產品采用原車永磁交流同步電機，電機額定功率 80KW ，峰值 160KW ，最大扭矩 310N • m ，最高時速 130KM ，變速箱采用原車單速固定齒比變速箱，前置前驅的驅動方式；
2) 配置一鍵啟動開關、電子駐車開關、油門踏板，剎車踏板，換檔模塊，電動真空助力系統、原車儀表等可真實實現車輛各工況運行。電機驅動輪安裝亞克力防護裝置；
3) 實訓臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，配置原車電動真空泵，高制動穩定性，電動真空泵由 12V 直流電源驅動；
4) 各主要部件安裝在平臺上，連接方式與實車大致相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
5) 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；
6) 實訓臺具有 4 個測試工位，每個工位安裝有 4mm 的紅色和黑色測試端子，學生可在 4 個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
7) 實訓臺設有油門深度信號、剎車深度信號、電機溫度傳感器、動力網 CAN-H 、動力網 CAN-L 等實車故障，方便教師實現智能教學；
8) 實訓臺可與純電動汽車動力電池與管理系統實訓臺、純電動汽車電動空調系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車高壓控制系統實訓臺、純電動汽車車身電器系統實訓臺實訓臺進行互聯互動，進行聯動式教學；
實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝 6 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置
