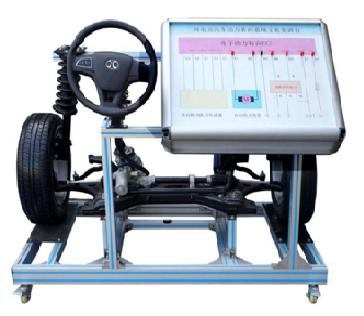

產品名稱：C4 純電動汽車助力轉向系統實訓臺
選用真實的北汽 ev160 純電動汽車電動助力 EPS 系統，包括方向盤、方向機、前橋、左右羊角總成、左右下擺臂、左右前懸架總成、 EPS 控制電腦、 EPS 助力電機等，并結合檢測面板實現電動助力 EPS 系統的檢查與維護，診斷與測量，實訓臺上安裝有檢測端子，可直接在面板上檢測電動助力 EPS 系統各電路元件的電信號。
2. 設備組成
實訓臺包含以下主要配件：①轉向電機總成 *1 個；②前輪 *2 個；③方向盤總成 *1 個；④轉向電腦 *1 個；⑤減震器彈簧 *2 個；⑥電動助力轉向器帶橫拉桿總成 *1 個；⑦下擺臂總成 *2 套；⑧羊角總成 *2 套。
3. 功能描述
1 ） 真實可運行的新能源電動轉向助力系統，充分展示各主要零部件組成結構和邏輯控制關系；
2 ） 各主要部件安裝在臺架上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動轉向助力零部件拆裝要點；
3 ） 演示電動助力 EPS 工作原理和控制過程；
4 ） 北汽 EV160 EPS 系統是在機械轉向系統的基礎上，將最新的電子技術和高性能的電機控制技術應用于汽車轉向系統。 EPS 系統在原有汽車轉向系統的基礎上，改造并且增加了以下幾個部分 :EPS 電子控制單元、扭矩及轉角傳感器、 EPS 電機等。系統的傳動機構采用電機驅動，取代了傳統機械液壓機構。它能夠在各種環境下給駕駛員提供實時轉向盤助力；
5 ） 通過面板了解電動助力 EPS 系統運行特點與診斷方法，實現系統的故障設置與診斷分析；
6 ） 采用鋁合金面板，表面噴白色油漆經過特殊涂層處理，采用溶劑型平板技術印刷彩色電路原理圖，保證耐磨和不變色；
4. 技術特性
1 ） 臺架尺寸：長 1.2m* 寬 0.8m* 高 1.2m
2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化
3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4 ） 系統電路圖噴繪方式： UV 打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保
7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊
5. 實訓項目
1 ） 了解北汽純電動汽車 EPS 工作原理；
2 ） 了解北汽純電動汽車 EPS 技術先進性和優點；
3 ） 了解北汽純電動汽車助力控制功能；
4 ） 了解北汽純電動汽車回正控制功能。
