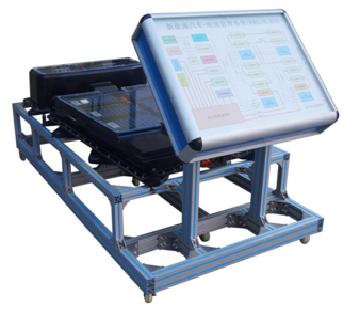

產品名稱：C1 純電動汽車電池（ BMS ）管理系統實訓臺
產品描述： C1 純電動汽車電池（ BMS ）管理系統實訓臺 C2 純電動汽車驅動系統實訓臺 C3 純電動汽車空調系統實訓臺 C4 純電動汽車助力轉向系統實訓臺 C5 純電動汽車電機控制系統實訓臺 C6 純電動汽車車
實訓臺選用北汽 ev160 純電動汽車原車電池，真實地呈現了動力電池包核心零部件之間的連接控制關系、安裝位置，以及高壓系統安全注意事項，并培養學員對電池動力電池包故障分析和處理能力。
2. 設備組成
實訓臺包含以下主要配件：①原車電池組總成 *1 套；②維修開關 *1 個；③移動臺架 *1 臺；④高壓直流母線 *1 套；⑤低壓電池信息采樣通信線 *1 套。
3. 功能描述
1 ） 真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系；
2 ） 各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
3 ） 本實訓臺為驅動傳動系統等實訓臺提供動力源，連接電纜線為原車配套，與原車連接方式相同；
4 ） 動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察。；
5 ） 動力電池包半透明設計，便于學員觀察電池內部結構；
6 ） 動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源；
7 ） 教板完整顯示動力電池包，充電，放電工作原理圖；
8 ） 實訓臺底部安裝 6 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置，實訓臺為企業開發成熟產品。
4. 技術特性
1 ） 臺架尺寸：長 1.8m* 寬 1.2m* 高 1m
2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化
3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4 ） 系統電路圖噴繪方式： UV 打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保
7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊
8 ） 透明蓋板： 8mm 厚度絕緣透明亞克力板
5. 實訓項目
1 ） 了解新能源動力電池控制原理；
2 ） 了解新能源動力電池主要零部件功能；
3 ） 熟悉新能源動力電池各種狀態下控制關系；
4 ） 熟悉新能源動力電池故障，學會查找故障原因；
5 ） 明確高壓系統操作安全注意事項，掌握高壓連接器和低壓接插件插拔方法；
6 ） 熟悉電池管理系統 BMS 工作原理；
7 ） 了解單體動力電池電壓等級和容量；
8 ） 熟悉動力電池包在各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律。
