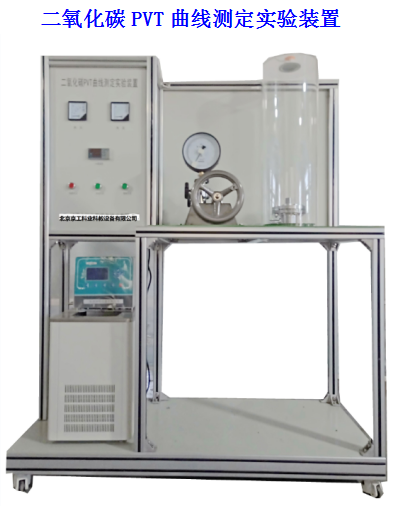

二氧化碳PVT曲線測定實驗裝置

技術指標

說 明

裝置功能

1、學習和掌握CO2的P-V-T關系曲線測定方法和原理 。

2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解 。

3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線 。

4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。

5 、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

精密加工電鍍本體 、 玻璃阻容器管和玻璃水套 、 活塞式壓力計 、 超級恒溫水浴，溫度 傳感器、 PID調節控溫 、 高精度PID調壓模塊電路 、 高品質鋁合金型材框架 。

公用設施

水：自帶 蓄水箱 。

電：電壓AC 22 0V，3kW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

•  操作條件：不大于50℃，不大于10MPa 。

•  高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理 。

3 、玻璃毛細管：承壓≤10MPa，長度600mm 。

4 、玻璃夾套：帶刻度，溫度傳感器測口 。

透明有機玻璃保護罩，φ250×760mm

5 、活塞式壓力計： 檢驗壓力范圍0-60MPa，可設定最高壓力 。

6 、 指針式 壓力表： 范圍 0-10MPa， 精度0.4%FS 。

7 、溫度傳感器：Pt100，顯示分度0.1℃ 。

8 、超級恒溫水浴：無氟環保制冷，帶循 環 泵，溫度范圍-5～100℃，控溫精度0.1℃ 。

9 、額定電壓：220V，總功率：3kW 。

10 、外形尺寸：1200×500×1700mm ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

11 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

溫度

PT100 鉑電阻

數字溫度控制儀

調壓模塊

壓力

壓力表

就點顯示

閥門
