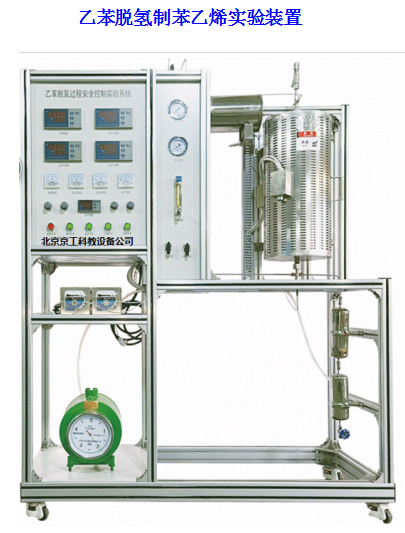

乙苯脫氫制苯乙烯實驗裝置

技術指標

說 明

裝置特點

1、裝置由反應系統和控制系統組成：不銹鋼管式反應器密封性好；加熱爐采用三段加熱控溫方式，溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。

2、裝置以乙基苯為原料，氧化鐵系催化劑（Fe 2 O 3 -CuO-K 2 O-Cr 2 O-CeO 2 )催化脫氫反應；催化劑裝填方便，操作簡單。

3、裝置可鍛煉學生穩定反應體系的操作能力，及對催化劑的活性評價、失活后通水蒸氣活化除焦再生等的實踐操作能力。

裝置功能

1、了解以乙苯原料，氧化鐵催化劑，在固定床反應器中制備苯乙烯的過程。

2、學會穩定工藝操作條件的方法。

3、掌握本實驗的工藝流程及工藝操作。

4 、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

5、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

主要配置

蠕動 泵、 質量 流量計、混合器、汽化器、反應器、氣液分離器、冷凝器、壓力表、濕式氣體流量計、閥門、實驗管道、 溫度傳感器、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 38 0V，功率 4.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙基苯、蒸餾水。

技術參數

•  汽化溫度400℃，脫氫反應溫度540~640℃，水∶乙苯=1.5∶1（體積比）30 ml 氧化鐵催化劑。

•  管式固定床反應器：φ20×550mm， 316L 不銹鋼材質；熱電偶套管 ， φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30m L ；最高使用壓力 ， 0.2M P a .

•  反應器加熱爐： ф2 8 0 ×5 5 0mm， 開啟式， 加熱功率(三段加熱)各1KW，加熱形式：碳化硅 爐管 +金屬內襯 。 內層為保溫層，外層為網孔防護層。 最高使用溫度 ， 9 00℃ 。

•  1 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200 ml/min ， N 2 標定，準確度：±1%F.S 。

•  預熱器：不銹鋼，內徑φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ： 常壓 。

•  加料罐:體積 10 00ml，材質： 石英玻璃 ，數量 2 個；

•  液體混合器：50 ml，材質： 316L衛生級 不銹鋼，數量1個。

8 、產品冷凝器： 316 衛生級 不銹鋼，Φ76×200mm（316L內盤管） 。

9 、氣液分離器：500mL， 316L 衛生級 不銹鋼 。

10 、液體泵：蠕動泵，轉速范圍0.1～ 5 0rpm ， 流量：0.2- 10 ml/ min， 4～20mA遠程輸出 控制 ，數量 2臺 。

11 、濕式氣體流量計：額定流量：0.2m 3 /h，容積：2L，精度：±1% 。

12 、 不銹鋼 防震 指針壓力表 0-0.25MPa, 數量 2 個。

13 、溫度傳感器： K 熱電偶，顯示分度0.1℃ 。

1 4 、 管路閥門：316L不銹鋼 精密卡套管和閥門。

1 5 、 節能環保冷凝系統：溫度范圍-10～20℃， 容積 5L， 控溫精度± 0.5 ℃ 。

1 6 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

1 7 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式。

1 8 、溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。

1 9 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

20 、額定電壓：380V，總功率：3 .5 kW 。

21 、外形尺寸：1500×550×1 8 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

22 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

23、 配數據采集軟件一套，在線工業組態軟件一套 。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

氣體質量流量控制器

觸摸屏

閥控

乙苯 加入量

蠕動泵

觸摸屏

轉速調節

水加入量

蠕動泵

觸摸屏

轉速調節

預熱 溫度

K 型熱電偶

觸摸屏

調壓模塊

加熱爐溫度

K 型熱電偶

觸摸屏

調壓模塊

反應溫度

K 型熱電偶

觸摸屏

無

反應壓力

壓力傳感器

壓力表就地顯示

無
