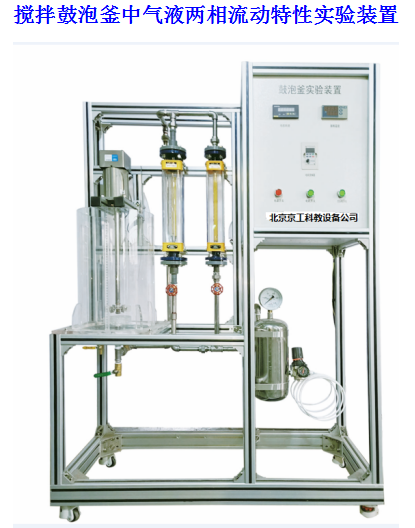

攪拌鼓泡釜中氣液兩相流動特性實驗裝置

技術指標

說 明

裝置功能

1、了解 攪拌鼓泡釜的結構。

2、 觀察鼓泡釜中氣液兩相流動狀況和分散特性 。

3、 通過改變進氣量和攪拌速度，測定含氣率來表征傳質狀況的變化 。

4、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

鼓泡釜、空壓機、流量計、攪拌器、 氣體分布器、 調速電機、變頻器、 空氣 緩沖罐、 氣體調壓閥、 數字顯示儀表、 高品質鋁合金型材框架 。

公用設施

水：連接自來水接入。

電：電壓 AC220V ，功率 1 KW ，標準單相三線制。

技術參數

•  鼓泡釜：有機玻璃制成，直徑 300mm， 容積 20L。

•  攪拌槳采用六葉直葉式渦輪槳，其直徑與釜之比為3：1。

•  槳下設有圓形氣體分布器，氣體分布器上均勻分布直徑為1mm的小孔。

4、攪拌電機：功率120W，轉速1300r/min。

5、電機調速：變頻控制。

6、氣體流量計：轉子流量計：60-600L/h 和0.4-4.0m3/h。

7、 無油 靜音 空壓 機 ：功率 750W ，排氣量 36 L/min ，工作壓力 0.7MPa 。

8、 溫度傳感器：Pt100，顯示分度0.1℃。

9 、 電器：接觸器、開關、漏電保護空氣開關。

10 、 304 不銹鋼管路、管件及閥門。

11 、 304 不銹鋼儀表柜：內外雙面噴塑。

1 2 、外形尺寸：1200×500×1700mm ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

13 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

液體 溫度

PT100鉑電阻

數字儀表

無

攪拌速度

無

變頻器

變頻器

氣體流量

無

轉子流量計

轉子流量計
