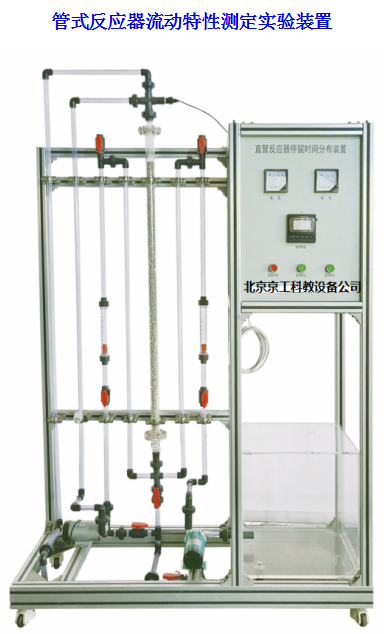

管式反應器流動特性測定實驗裝置

技術指標

說 明

裝置功能

1 、 了解連續均相管式循環反應器的返混特性。

2 、 通過脈沖法測管式反應器停留時間分布。

3 、 分析觀察連續均相管式循環反應器的流動特征。

•  研究不同循環比下的返混程度，計算模型參數 n 。

•  可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水 、 KCl 溶液

技術參數

1、運行環境：溫度0-40 ℃ ，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、管式反應器：直徑φ 40mm ，長度1 3 00mm；填料類型及尺寸：拉西環，Ф 4 mm。

3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

4、循環泵： 不銹鋼增壓泵， 流量12L/min，揚程10m，功率90W。

5、水流量：6-60L/h和 25 ～250L/h，液體轉子流量計，觀察、控制流量。

6、電導率儀：在線電導率檢測儀，0-104 S·cm ），信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：1支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

7 、控制示蹤劑加入量 5~10ml/次。

8 、水箱： 8 0L，透明 有機玻璃 材質 。

9、 管路：透明，壁厚≥2.0mm，透明可視材質。

10 、304不銹鋼儀表柜：內外雙面噴塑，各項操作及顯示、調節、控制全在控制屏面板進行。

1 2 、 外形尺寸：1 30 0×5 0 0× 200 0mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

13、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

進水 流量

轉子流量計

轉子流量計

手動調節

循環 流量

轉子流量計

轉子流量計

手動調節

濃度

在線 電導率儀

數字顯示

無
