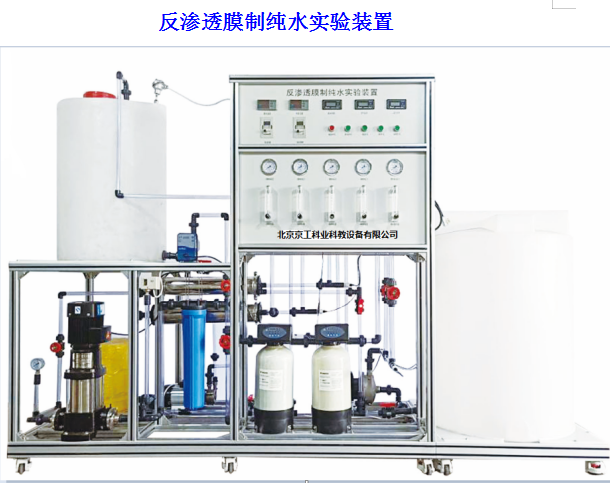

反滲透膜制純水實驗裝置

技術指標

說 明

裝置特點

1、加壓動力組件采用不銹鋼多級高壓離心泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節。

2、整體結構緊湊，操作簡單，運行體積小。

3、系統采用透明塑料管路及配件，承壓高、耐腐蝕、且密封性好。

裝置功能

1、裝置以反滲透膜技術為核心，包括預處理（包括多介質、活性炭吸附和微孔濾過濾）、反滲透裝置，具有典型的膜分離法制備純水流程 。

2、裝置體現反滲透膜工作原理，能夠?qū)M水、濃縮液、純水等流程操作教學 。

3、裝置能夠在線檢測原水、一級產水、二級產水的指標 。

4、高壓泵作為動力元件教學單元，培養學生了解工作原理和實際操作流程。

5、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

雙級低壓反滲透膜 、 全自動預過濾 、 加藥泵 、 玻璃鋼加壓容器 、 水箱 、 增壓 泵、 高壓泵、微 濾組件、壓力表、液體流量計、管路、閥門、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 38 0V，功率 2.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇 。

技術參數

1、反滲透膜組件：雙級低壓反滲透膜， 帶不銹鋼外殼。 純水通量≥ 5 0L/h，脫鹽率≥98%；常壓～1.0MPa，進水pH值：3.0～1 2 ，最高進水溫度45℃ 。

2、 φ200*450mm 玻璃鋼罐 活性炭 過濾 器，帶自動多功能控制閥和濾料、布水器。

3、 φ200*450mm 玻璃鋼罐 石英砂 過濾 器，帶自動多功能控制閥和濾料、布水器。

4 、 預過濾器： 20 英寸粗濾器， 內裝 5 μ m 微孔膜折疊濾芯， 數量 1 個 。

5 、加藥泵： 隔膜 計量泵加入阻垢劑 ， 40L圓形塑料PE黃色 加藥箱 。

6 、反滲透動力系統： 不銹鋼多級立式高壓離心泵，功率： 0.75KW ，流量： 2 .5 m 3 /h ，揚程 10 0 m 。

7、 預處理 增壓 動力系統為 不銹鋼離心泵：流量范圍 4.5 m 3 /h ，揚程 25m ，功率 0. 5 5KW 。

8 、 原料儲槽：容積 ≥ 30 0L ，材質為 工程加厚 PE ；純水箱：容積 10 0L ， 材質為透明有機玻璃；濃 水箱：容積 10 0L ，材質為 工程加厚 P E 。

9 、壓力就地顯示： 防震指針式壓力表，量程 0～1. 0 MPa 和 0～ 0. 6MPa 。

10 、轉子流量計： 原水流量 40 ～ 400L /h ， 淡水流量 16 - 16 0L/h ， 濃水流量 16 - 16 0L/h 。

11 、電導儀：0～2000μs/cm，在線檢測純水電導率 。

1 2 、管路：透明，壁厚≥2.0mm，透明可視材質。

1 3 、壓力開關：0～0.6MPa，低壓保護 ， 延時保護 。

1 4 、電壓：380V，總功率：3kW 。

15 、 正泰電器：接觸器、帶燈開關、漏電保護空氣開關。

1 6 、外形尺寸： 20 00×550×2 0 00mm（長×寬×高） ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

1 7 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離 壓力

指針式壓力表

壓力表就地顯示

無
