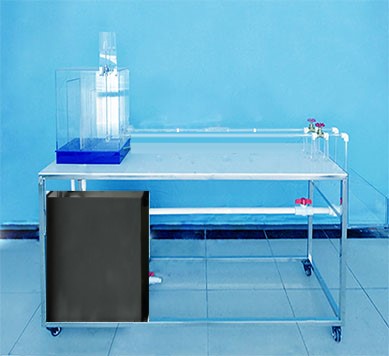

雷諾和文丘里綜合實驗裝置 JGKY- T182 型 自循環雷諾和文丘里綜合實驗臺
一 . 實驗目的
1. 測定臨界雷諾數,可做定性分析實驗——觀測層流與紊流的流態變化過程,再現雷諾數實驗的全過程。
2. 定量測量實驗——率定流量計的流量系數,定性分析與雷諾數 Re 的相關性。
二 . 技術指標
1. 工作環境:常溫、常壓,相對濕度:≤ 90%RH 。工作電源: 220V,50HZ 。
2. 裝置外形尺寸: 1560×550×1400mm 。
三 . 主要配置及參數
1. 文丘里管為 φ14 ,總長 1000mm ,有機玻璃制作。
2. 有機玻璃雷諾觀察管: Φ14mm ,實驗所用的流體 -- 水為全循環設計,精確度: ±5 。下臨界雷諾系數: 2000-2320 之間。
3. 示蹤劑管路: 304 不銹鋼毛細管,上裝 304 不銹鋼調節開關。指示液:為新型示蹤劑,能延時消色,無沉淀,降低管路污染,防堵塞、可自循環。示蹤劑盒: 70*80mm 圓柱形,帶上蓋。
4. 低噪音防腐環保潛水型潛水泵: AP3500 型 220-240V 50Hz 60W 揚程 2.3 米 流量 2000 升 / 小時。
5. 測壓由 φ8×600mm 的透明有機玻璃管固定在測壓架上精制,并帶有測量標尺。
6. 整流穩壓水箱、計量箱:透明有機玻璃材質。
7. 蓄水箱: 10mm 厚 PP 板,容積 70L 。
8. 調節銅閥門、 APS 回水管。
9. 電源控制系統:雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成,控制箱面板采用鋁質凹字技術制作。 10.304 不銹鋼臺面、不銹鋼框架實驗臺( 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)
。
