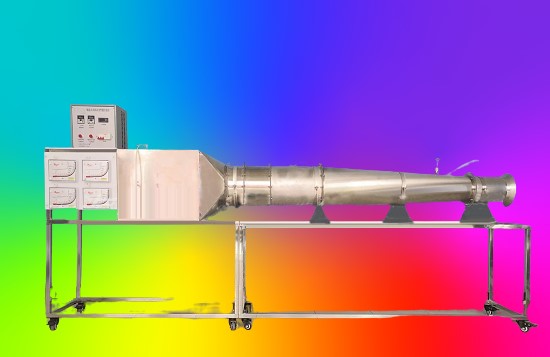

軸流式風機風室性能實驗裝置 JGKY -T009 型 軸流式風機風室性能實驗臺
一 . 實驗目的
1. 學習通風機主要工作參數，風量 Q ，風壓 P ，軸功率 N ，轉速 n （從而計算效率 η ）的實驗測定方法。
2. 通過試驗得出軸流式風機的特性曲線（包括 P — Q 曲線、 Pst — Q 曲線， N — Q 曲線和 η — Q 曲線）。
3. 熟悉軸流風機性能測試實驗臺的操作方法，實驗臺的組成和數據處理，熟悉軸流式風機風室實驗裝置的結構。
4. 學習風室類型測風機性能試驗方法。
二 . 技術指標
1. 國標 GB1236 — 1985 《通風機空氣動力性能試驗方法》規定管段長度及多孔整流柵，不銹鋼材質。
2. 常溫、常壓下運行，工作環境溫度： -10 ℃ ～ +40 ℃ 。
3. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 800w ；安全保護：具有接地保護，漏電保護，過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外型尺寸： 3600×500×1620mm 。
三 . 主要配置及參數
1. 裝置主體由風室、均流板、整流柵、調節風門、擴壓段、進口集流器等組成，材質采用 304 不銹鋼。
2. 風室：配有溫度計、壓力計，整流金屬網和腔室。
3. 均流板：穿孔率 19.65% 。
4. 擴壓段：擴張角＜ 7° 。
5. 實驗風機與輔助風機各 1 臺：電壓 380V 、功率 0.37KW 、轉速 2800r/min 、風量 3000m3/h 、全壓 230pa 、噪音 68dB(A) 。
6. 變頻器：三相交流 340V~460V 、適用電機功率 0.75kw 。
7.L 型畢托管 1 個： 304 不銹鋼材質，系數 0.999~0.998 。
8.Dwyer 、紅油斜管微壓計 4 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條。
9. 溫控儀 1 臺：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、環境要求 - 10 ℃ ~60 ℃ 、 4 米溫控線。
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表；時間控制器；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
。
