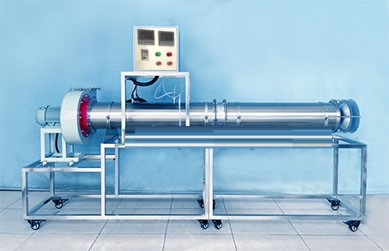

離心式風機性能實驗裝置 JGCFD-T012 型 離心式風機性能實驗臺
一 . 實驗?zāi)康?
1. 通過實驗得出被測風機的氣動性能、風量、風壓、軸功率。
2. 通過計算將測得的風機特性換算成無因次參數特性曲線。
3. 可測定風機固定轉速下風機風量、風壓、功率、效率四種特性曲線。
4. 將實驗結果換成指定條件下的風機參數。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 1200w ；安全保護：具有接地保護，漏電保護，過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 2680×500×1650mm 。
三 . 主要配置及參數
1. 測試風洞：整體采用 304 不銹鋼材質，斷面直徑 225mm 。
2. 調節手輪和錐形流量調節裝置： 304 不銹鋼材質、尺寸 φ225mm*200mm 。
3. 整流格柵： 304 不銹鋼、尺寸 φ225mm*68mm 。
4.L 型畢托管 1 個： 304 不銹鋼材質，系數 0.999~0.998 。
5.Dwyer 、紅油斜管微壓計 2 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條。
6. 被測風機 1 臺：電壓 380V 、功率 1.1KW 、轉速 1450r/min 、流量 2600~3900m3/h 、全壓 480~580pa 。
7. 變頻器 1 個：電壓 380V ，功率 1.5KW ，精度： 0.01HZ ，控制風機轉矩調節風量大小。 8. 溫控儀 1 只：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、 4 米溫控線。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
。
