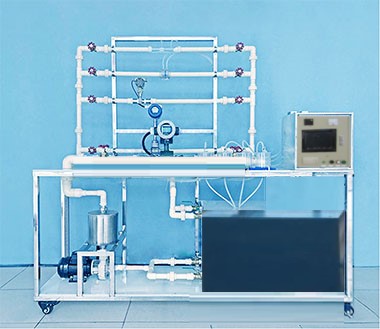

流量檢測及控制系統實驗臺 JGKY -T011 流量檢測及控制系統實訓裝置
一 . 主要功能：
1. 滿足電磁流量計、渦淪流量計、壓差式流量計及測壓傳感器的量測技術技能訓練功能。
2. 滿足了解計算機數據采集與控制系統的結構組成及其功能的教學要求。
3. 流量檢測與自動控制實驗教學軟件具有數據采集、標定、流量與水位自動控制、結果顯示、打印、泵的自動開關控制、水位巡檢、流量大小調節等教學功能。
二 . 主要配置及參數及技術指標：
1. 精密傳感器，精度 0.5 級，實時數顯電測文丘里、孔板流量儀各 1 臺，帶 485 通訊，實時數顯電測水位壓差儀 1 臺帶 485 通訊。
2. 現代流量量測設備電磁流量計傳感器及流量儀、渦淪流量計傳感器及流量儀各 1 套，帶 485 通訊。
3. 手動自動切換控制儀、計算機測控系統和自循環供水系統等，水箱：有機玻璃材質，容積 60L ，帶貯水排空底潤，管路循環回水與泵吸入口間隔板設計，管路：透明有機玻璃，便于觀察，管路之間連接采用快接，管路與渦輪流量計之間采用法蘭連接，閥門：采用電動手動一體優質銅閥，屬技術密集型的臺式實驗裝置。
4. 系統管徑 25mm ，流量范圍 0~3m3/h ?？垢g潛水泵，揚程 13m 。
5. 計算機 1 臺，臺式，液晶顯示屏，通用多媒體配置 。
。
