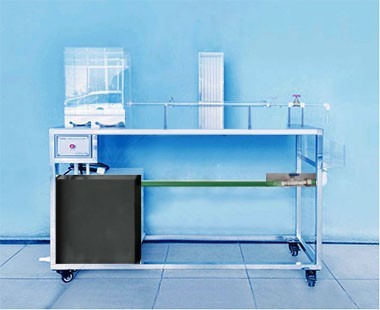

自循環局部阻力實驗裝置 JGKY -T056 型 自循環局部阻力實驗儀
一 . 實驗?zāi)康?
1. 定性分析實驗——用于訓練三點法、四點法測量局部水頭損失與局部阻力系數的技能。
2. 驗證園管突擴局部阻力系數的包達公式和突縮局部阻力系數的經驗公式。
3. 在突變斷面前后測壓管水頭線的變化規律，加深對局部阻力損失機理的理解。
二 . 技術指標
1. 工作環境：常溫，常壓，相對濕度：≤ 90 ％ RH 。
2. 工作電源： AC220V ， 50HZ, 功率： 160W 。
3. 裝置外形尺寸： 1650×450×1280mm 。
三 . 主要配置及參數
1. 蓄水箱： 10mm 厚 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 局部阻力管：規格 φ20×3mm ， φ35×4.5 ，有機玻璃管，總長 1200mm ，規格 φ35×4.5 的管長 560mm ，采用三點法測突擴處局部阻力系數，四點法測突縮處局部阻力系數。
4. 測壓板： 13 根， 10mm×540mm ，有機玻璃管，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 回水箱： 160×250×160mm ，可配合秒表、量筒測量流量。
6. 低噪音循環防腐水泵： 220~240V/50HZ,150W ，最高揚程： 5m ，輸出流量： 6800L/h ，輸送流體最高溫度為 35 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
。
