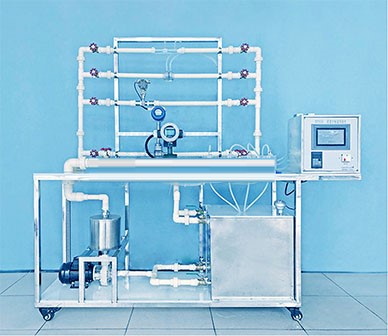

流量計標定實驗裝置 JGKY -T005 Ⅱ 型 流量計標定實驗臺
一 . 實驗?zāi)康?
通過標準電磁流量計，渦街流量計和渦輪流量計來校核自制文丘里流量計和孔板流量計。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電壓 AC220V ，總功率 3KW 。安全保護：具有接地保護、漏電保護、過流保護。
3. 裝置外形尺寸： 1950×550×1900mm 。
三 . 主要配置及參數
1. 電磁流量計：口徑 32 ，量程 30L/h ，壓力 1.6MPa ，系數 1.4714 ，襯里：四氟，電極 316L ，精度 0.5 級，供電 220VAC 。
2. 渦街流量計：精度 1.5 ，溫度 150 ℃ ，壓力 2.5MPa ，流量范圍 16m3/h 。
3. 渦輪流量變送器：耐壓 6.3MPa ，輸出 4 ～ 20mA ，量程 0.8 ～ 8 m3/h ，連接：螺紋，精度 0.5% 。
4. 孔板： T005-01 文丘里流量計： T005-02 。
5. 測點穩壓罐：有機玻璃，配置銅放氣閥。
6. 不銹鋼耐腐蝕離心泵：功率 0.75KW ，配管內徑（進 / 出） 32/25mm ，電壓 220VAC ，電流 3.96A ，額定流量 7.2m3/h ，額定揚程 12.5m ，轉速 2900r/min 。
8. 水泵出口穩壓罐：不銹鋼，直徑 200mm ，高 200mm 。
9. 不銹鋼加熱水箱： WZP-230 ， PT100 熱電偶，電加熱器 1.5KW ，雙液位計。
10.PLC ：西門子 S7200smart 、 8 路模擬量輸入模塊、 2 路模擬量輸出模塊。
11. 觸摸屏和計算機數據采集處理軟件：將流量，壓差全部集中顯示在屏幕上，具有歷史數據記錄，歷史數據查詢，歷史數據下載等功能，可自行設置數據記錄間隔時間，數據可通過 U 盤導出到 ECXEL 表格中，方便快捷處理?？赏ㄟ^(guò)液位計自動計算流過流量計體積，便于使用體積法進行標定。
12. 軟管， 304 不銹鋼管， 304 不銹鋼管件， 304 不銹鋼閘閥一批。
13.10 英寸觸摸式液晶顯示屏、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護開關、帶燈自鎖按鈕開關、變頻器及變頻器控制面板、線槽等組成，控制箱面板采用鋁質凹字技術制作。
14.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
