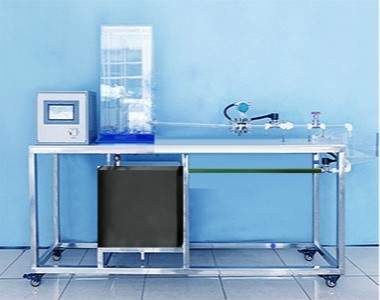

渦輪流量變送器系數測定實驗臺 JGKY -T006 型 渦輪流量變送器系數的測定裝置
一 . 實驗目的
靜態體積法標定渦輪流量計的系數。
二 . 技術指標
1. 工作電壓 AC220V ，功率 300W 。安全保護：具有接地保護、漏電保護、過流保護。
2. 裝置外形尺寸： 1600*450*1400mm 。
三 . 設備配置及參數
1. 三重恒壓穩流水箱：透明有機玻璃精制，尺寸： 350×180×700mm ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
2. 蓄水箱： 10mm 厚， PP 板，尺寸： 550×390×450mm 。
3. 水泵：流量 6000L/h ，最大揚程 5.0m ，輸入電源 220-240V/50HZ 、 150W ，可輸送流體最高溫度 50 ℃ 。
4. 標準刻度有機玻璃計量水箱，配置回水管道和電磁閥，并將閥門與計量水箱底板之間的體積考慮到計量水箱體積中，溢流管，亞克力材質進口整流器。
5.DN20 管道，亞克力材質。
6. 電磁閥： DN20 ，軟件中電磁閥打開同時計時，電磁閥關閉的時候結束計時。
7. 電磁閥，回水管道上用于計量以及將回水管道中水放干。
8. 渦輪流量計： DN20 。
9. 手動閘閥： DN20 。
10. 顯示器：顯控 SK-102BE 液晶觸摸屏、 PLC ：控制軟件 1 套，軟件中有清零功能（計時清零功能）。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
12. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳） 。
。
