網孔板樓宇智能化工程實訓框架實訓裝置樓宇配件
網孔板教學要符合這個參數，而且 樓宇配件 要安裝在這個臺架上 。

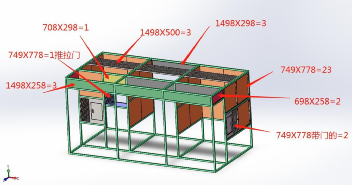

樓宇智能化工程實訓框架帶網孔板，由鋁合金型材框架和安裝布線網孔板組成， 4660mm × 2220mm × 2330mm （長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。 780mm × 750mm26 塊、 710mm × 390mm 、 1 塊、 1500mm × 260mm3 塊、 1500mm × 500mm 、 3 塊、 1500mm × 400mm1 塊，工具：包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?
序號 |
設備名稱 |
數量 |
單位 |
規格型號 |
單價 |
總價 |
1 |
開關電源 |
2 |
只 |
20A |
1550 |
310 0 |
2 |
紅外對射光柵 |
6 |
對 |
STD20 |
650 |
3900 |
3 |
聲光報警器 |
6 |
只 |
24V |
75 |
450 |
4 |
彩色可視室外主機 |
6 |
臺 |
10.1 |
3750 |
22500 |
5 |
普通壁掛室內分機 |
6 |
臺 |
6 寸 |
325 |
1950 |
6 |
主機安裝盒 |
6 |
只 |
20CM |
50 |
300 |
7 |
管理中心機 |
6 |
臺 |
TDM |
5250 |
31500 |
8 |
聯網器 |
6 |
臺 |
星光 |
263 |
1578 |
9 |
電源箱 |
6 |
臺 |
DLX20 |
63 |
378 |
10 |
層間分配器 |
6 |
臺 |
4 支 |
163 |
978 |
11 |
通訊轉換模塊 |
6 |
只 |
ERTY |
900 |
5400 |
12 |
管理軟件 |
6 |
套 |
v1.0 |
1875 |
11250 |
13 |
非接觸卡 |
6 |
只 |
一卡 |
16 |
96 |
14 |
免提可視室內分機 |
6 |
臺 |
7 寸 |
363 |
2178 |
15 |
震動探測器 |
6 |
個 |
12 VDC |
33 |
198 |
16 |
玻璃破碎探測器 |
6 |
個 |
MJ |
25 |
150 |
17 |
感溫探測器 |
6 |
個 |
DC24V |
44 |
264 |
18 |
煙霧探測器 |
6 |
個 |
總線制 |
81 |
486 |
19 |
可燃?xì)怏w探測器 |
6 |
個 |
CJ |
150 |
900 |
20 |
被動紅外探測器 |
6 |
個 |
360 |
45 |
|
21 |
門磁 |
6 |
個 |
常閉式 |
10 |
|
22 |
紅外對射探測器 |
6 |
個 |
30/60 |
98 |
|
23 |
聲光報警器 |
6 |
個 |
海灣 02 |
94 |
|
24 |
家用緊急求助按鈕 |
6 |
個 |
HOM |
9 |
|
25 |
被動紅外幕簾探測器 |
6 |
個 |
6M |
48 |
|
26 |
大型報警主機 |
6 |
個 |
KD |
938 |
|
27 |
六防區報警主機 |
6 |
個 |
6K |
650 |
|
28 |
液晶鍵盤 |
6 |
個 |
Rapoo |
525 |
|
29 |
多路總線驅動器 |
6 |
個 |
多路 |
88 |
|
30 |
打印機接口模塊 |
6 |
個 |
RS232 |
44 |
|
31 |
DDC 控制器 |
6 |
個 |
5DI |
1500 |
|
32 |
DDC 控制器（時鐘模塊） |
6 |
個 |
時鐘模塊 |
1500 |
|
33 |
LonWorks 網絡適配器 |
6 |
個 |
TK |
812 |
|
34 |
可調光控開關 |
6 |
個 |
多維度 |
675 |
|
35 |
DDC 控制器 |
6 |
個 |
9DI |
1875 |
|
36 |
DDC 控制器 |
6 |
個 |
11UI |
2625 |
|
37 |
工業開關電源 |
6 |
個 |
10A |
150 |
|
38 |
工業開關電源 |
6 |
個 |
40A |
350 |
|
39 |
網絡機柜 |
4 |
臺 |
600*600*1200cm |
1375 |
|
40 |
配線架 |
4 |
只 |
110 |
250 |
|
41 |
配線架 |
4 |
只 |
RJ45 |
195 |
|
42 |
程控交換機 |
4 |
臺 |
4 進 24 |
1500 |
|
43 |
模塊 |
150 |
只 |
45 型 |
9 |
|
44 |
電話機 |
8 |
只 |
數字式 |
437 |
|
45 |
下載器 |
6 |
只 |
KNX-USB |
825 |
|
46 |
調光器 |
6 |
只 |
KNX 1 |
112 |
|
47 |
繼電器 |
6 |
只 |
4 路 |
65 |
|
48 |
智能面板 |
6 |
只 |
YY |
1350 |
|
49 |
面板電源接口模塊 |
6 |
只 |
DYM |
69 |
|
50 |
四芯屏蔽電纜 |
6 |
100 米 / 卷 |
0.1 |
812 |
|
51 |
編程軟件 |
6 |
套 |
ETS4 |
875 |
|
52 |
總線系統電源 |
6 |
只 |
KNX |
4937 |
|
53 |
樓宇智能化工程實訓框架帶網孔板 |
1 |
臺 |
BCKJ |
14000 |
|
。
