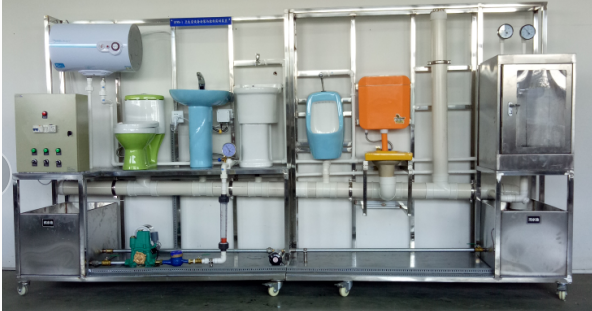

JGWM-1衛生室設備安裝與控制實驗裝置
技術參數：
1.裝置外形尺寸： 3500mm×790mm×1900mm
2. 電源 220V
3. 工作電壓：?jiǎn)雾?xiàng)三線 220V±5 ％ 50Hz
4. 安全保護：具有漏電自動保護裝置
5. 故障設置：演示水循環，排水給水，管道安裝等
設備與附件的組成：
1、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。
2 、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3 、排水系統由排水管道和水處理單元等組成。排水管路主要采用 UPVC 管進行設計，可進行 UPVC 管的切割、粘接、安裝和通水試驗操作。
4 、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5 、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
三、實訓項目
1、了解各種衛生設備的構造；
2 、掌握排水系統中橫管、立管水氣流現象的基本規律；
3 、了解排水系統中衛生器具水封的作用及其破壞原因；
4 、認識排水系統中通氣管系的作用；
5 、通過排水系統的實驗，加深對臨界流量的認識；
6 、了解引起水質回流污染的原因；
7 、排水系統管路的切割、熔接、安裝和通水試驗操作
。
