JGPS-1給排水設備安裝與控制實訓設備
一、產品概述
系統結構與組成

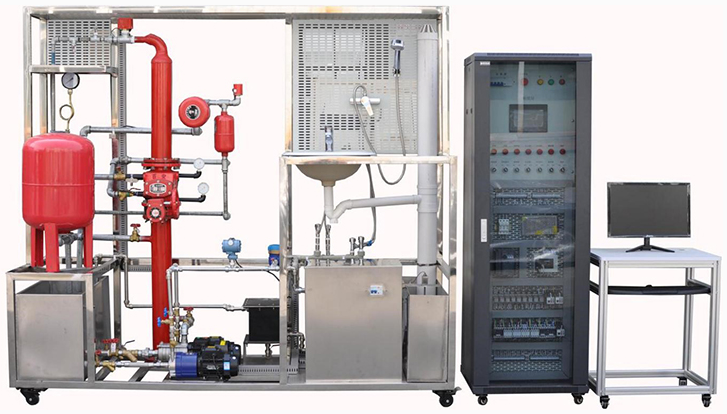

給排水對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
生活給水系統主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用 UPVC 管進行設計，可進行 UPVC 管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ?。
給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、 PLC 控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
三、主要技術性能
1 ．工作電源：三相四線制 AC380V±10% 50Hz ；
2 ．給排水模型外形尺寸： 2.25m×0.79m×1.9m( 長 × 寬 × 高 ) ；
電氣控制柜外形尺寸： 0.8m×0.6m×1.8m( 長 × 寬 × 高 ) ；
3 ．給排水模型材料：不銹鋼；
4 ．整機功耗： <4.5KVA ；
5 ．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6 ．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
四、通過項目任務實施，可考察的職業能力
1 ．系統竣工圖和控制電氣原理圖繪制
2 ．管材加工和連接
鍍鋅管、不銹鋼復合管、 PPR 、 UPVC 管的切割、套絲、熔接、連接。
3 ．配件和器件的安裝
完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4 ．管道試壓與通水試驗
5 ．電氣設計、安裝與接線
水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6 ．控制程序設計與調試
（ 1 ）變頻控制程序設計與調試
（ 2 ）抄表計費程序設計
（ 3 ）噴淋滅火控制程序設計
（ 4 ）給排水監控程序設計
（ 5 ）組態監控系統設計
五、基本配置
1 ．設備框架
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
不銹鋼鋼架 |
225cm×79cm×198cm |
1 |
臺 |
|
2 |
污水處理單元 |
有機玻璃 |
1 |
個 |
|
3 |
濕式報警閥組 |
包含延遲器、壓力開關和水力警鈴 |
1 |
套 |
|
4 |
水流指示器 |
靈敏度： 15-37.5L/mim |
1 |
只 |
|
5 |
玻璃球?yàn)⑺畤婎^ |
68℃ 溫級 |
2 |
只 |
|
6 |
信號蝶閥 |
干觸點輸出 |
1 |
個 |
|
7 |
消防水泵 |
三相 AC380V, 功率： 0.55KW, 揚程： 33m, 流量： 130 L/min 。 |
1 |
臺 |
|
8 |
變頻磁力驅動泵 |
三相 AC380V, 功率： 0.37KW, 揚程： 12m, 流量： 20L/min |
2 |
臺 |
|
9 |
排水泵 |
單相 AC220V, 功率： 95W, 揚程： 9m, 流量： 18L/min |
1 |
臺 |
|
10 |
氣壓罐 |
容積 50L |
1 |
個 |
|
11 |
壓力變送器 |
量程 0-200KPa 擴散硅 |
1 |
只 |
|
12 |
電加熱鍋爐 |
容量 7L ，功率 2KW |
1 |
臺 |
|
13 |
衛浴臺面盆 |
50 cm×45 cm×20 cm |
1 |
個 |
|
14 |
萬向下水 |
通用件 |
1 |
個 |
|
15 |
水龍頭 |
混合式 |
1 |
個 |
|
16 |
花灑 |
通用件 |
1 |
個 |
|
17 |
混合閥 |
通用件 |
1 |
個 |
|
18 |
浮球液位傳感器 |
高、中、低三檔 |
1 |
個 |
|
19 |
脈沖水表 |
0.01 立方米 / 脈沖 |
1 |
只 |
2 ．電氣控制柜基本配置
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
1 |
西門子 PLC 控制器 |
S7-200smart CPU SR40 |
1 |
個 |
|
2 |
西門子變頻器 |
V20 ，帶 BOP 面板 |
1 |
臺 |
|
3 |
觸摸屏 |
7 英寸、彩色、高分辨率 |
|||
4 |
組態軟件 |
力控 6.0 |
1 |
套 |
|
5 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 |
套 |
|
6 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
7 |
保險絲 |
15A |
3 |
個 |
|
8 |
操作開關 |
2 位 |
6 |
個 |
|
9 |
開關電源 |
輸出： DC24V |
1 |
個 |
|
10 |
工作狀態指示燈 |
工作電壓： DC24V |
7 |
只 |
|
11 |
電腦桌 |
60cm×60cm×80cm |
1 |
張 |
電腦用戶自配 |
3 ．管材、配件及配套工具
序號 |
名稱 |
主要組成器件 |
數量 |
1 |
豪華工具車 |
鋼板設計，設有抽屜及柜子，可移動 |
1 臺 |
2 |
管材與配件 |
包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅 90° 彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、 PVC-U 管、 PVC 透氣帽、 PVC 異形順?biāo)ā?PVC 單承插、 PVC 雙承插存水管、 PP-R 管、 90° 彎頭、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、 2 寸鍍鋅管、 1 寸鍍鋅管、 3/4 寸鍍鋅管、 1/2 寸鍍鋅管、不銹鋼復合管、黑色保溫管等。 |
1 套 |
3 |
配套工具 |
包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、 PPR 管剪刀、復合管割刀、鋼鋸、鋸條、 PVC 膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。 |
1 套 |
。
