JG-X智能消防滅火與消防控制系統
一、系統概述
本系統在智能建筑中通常被作為智能建筑三大體系中的 BAS （建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
二、設備參數及性能：
（ 1 ）裝置組成：

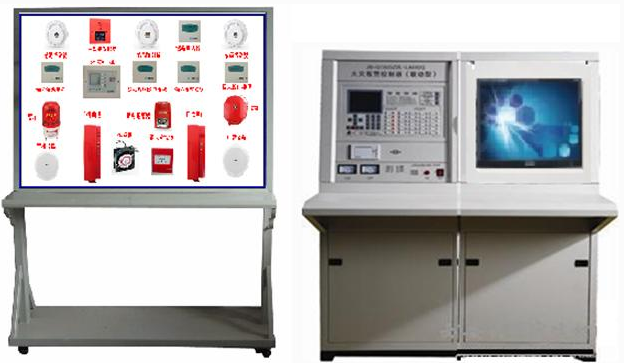

本系統全部器件均采用實物，整個實訓裝置主要由 CRT 、編程軟件、監控軟件、網絡適配器等組。
軟件系統功能， CAD 平面軟件， CRT ，設計軟件， CRT 運行軟件，可過 CAD 平面設置各種消防布局圖， CRT 圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。
（ 2 ）系統實訓功能：
能對整個智能樓宇消防系統進行監控 , 并可進行平面圖導入、畫面布局、報警點設置等。
（ 3 ）系統技術指標：
工作電壓：三相五線 380V±5% 50Hz
整機容量：＜ 5kW
控制中心臺外型尺寸： 180×95×115cm3 ；
演示控制實訓臺尺寸： 150×65×180cm3
（ 4 ）可以做的實訓項目
1：消防報警聯動監控計算機中心的操作
2：平面圖的導入和配置操作
3：報警點的設置操作
4：制控系統的管理
5：自動消防噴水系統的聯網實訓、
6：消防聯動系統的聯網實訓、
7：消防廣播系統的聯網實訓、
8：消防聯動動主機的設置
9：消防聯動主機的聯動編程
10：消防探測器的便用與編碼
11：消防系統模塊的作用與聯接
12：消防報警系統的互聯操作，線路故障的判斷與處理
13:系統原理桔構設計
14:消防報警聯動監控計算機中心軟件（選做）
硬件參數
1、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電 220V 50Hz ，帶有過流保護
2.樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有柜門，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3.火災報警控制器 ( 聯動型 )
(1)采用 192×64 點陣液晶顯示，可同屏顯示 4 行 12 列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接 254 個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接 16 臺火災顯示盤； 2 臺設備操作盤； 4 臺（ 8 區）滅火控制盤
4.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用 192×64 點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
。
