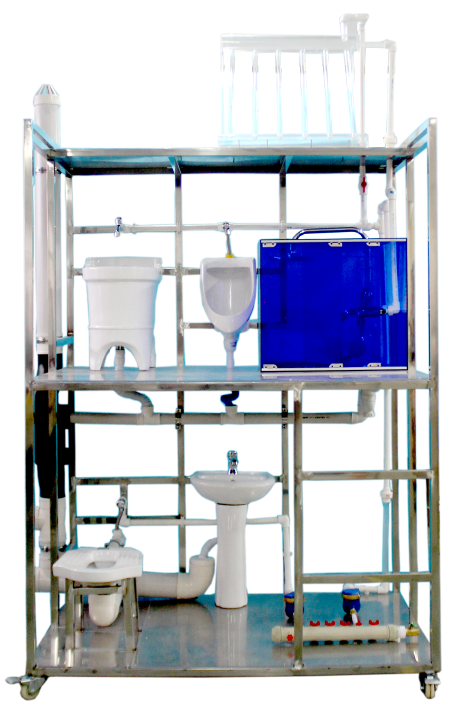

JG-XL8建筑給排水模擬試驗系統
一、系統概述 :
1.辦公樓給水方式為普通給排水,給水入管入框架后立管至二層,在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽,排水接至本層排水橫管后再入立管。
2.住宅樓給水方式為一戶一表式,給水入管設分戶水表,上面設分水器,各分戶管設置閥門和水表(按 4 戶計),接入兩戶,備用兩戶實訓端口,一層立管 4 根,至二層立管 2 根,二層布水管以上為四根一層由左至右衛生器具分別為:附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室(用透明板,附帶淋浴頭、地漏,有接至屋頂?shù)耐该魈柲芄?,并裝有太陽能模型),按實際工程連接入排水橫管后連入辦公樓排水立管,再匯合集中排出。
3.整體式全真潔具和管路,透明地板,能看清隱蔽管路的全部結構和走向
4.設置帶蘇維托排水系統的排水主立管演示,能了解蘇維托排水系統的組成、結構和原理
5.關鍵部位采用透明管路,能看清管路中水流的走向
6.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
7.所有潔具和給排水設備都能全真演示
8.系統采用 PLC 自動控制,生活給水系統:主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計,可進行 PPR 合管的切割、安裝和通水試驗操作,通過控制系統可實現生活給水系統的變頻恒壓供水功能,實現單泵變頻控制或雙泵切換控制等功能;通過脈沖式水表可以完成用水量的計量。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計,可進行 PPR 管的切割、熔接、安裝和通水試驗操作,可對鍋爐進行溫度調節控制操作。
10.采用 7 寸觸摸屏上位監控
二、技術規格:
1.外形尺寸: 1500 × 1000 × 2400mm
2.框架材料: 304 不銹鋼 地板材料:鋼化玻璃
3.進水壓力: 0.05MPa ~ 0.75MPa
4.安全保護:具有漏電自動保護裝置和接地保護
。
