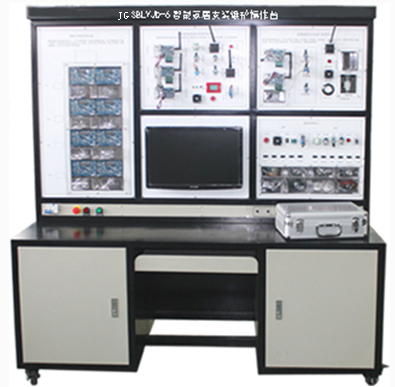

JGLLYGD-6智能家居實訓開發平臺
一、系統概述
智能家居是通信技術、信息采集和計算機軟件技術結合的網絡應用，為了響應國家產業結構調整和產業發展對新型智能家居應用技術人才的需求。“智能家居開發平臺”實用于無線通訊技術專業和網絡技術專業的學生。
二、系統的組成
智能家居開發平臺由基礎控制區，集成了多種傳感器和輸出控制設備，學生利用 ZigBee 協調器、路由器、傳感控制節點板，采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗?；A控制區功能
1、規格尺寸 1600 mm × 1800 mm × 750 mm
2 、基礎控制區 用于基本的傳感數據采集與輸出控制實驗
3 、智能家居電器安防管理系統 模擬智能家居應用
4 、智能家居生態園藝管理系統 模擬家居園藝應用
5 、智能書架管理系統 利用 RFID 技術，通過軟件對產品模塊進行管理
6 、電源及配件 提供 5V 、 12V 等電源接口，以及電源適配線纜。
7 、串口及配件 通用串行接口擴展到桌面，以方便模塊與 PC 通信，提供串口線纜
三、產品組件參數
1、溫濕度傳感器主要參數
產品尺寸 35X35X25mm
輸入電壓 DC 5V
測量范圍 溫度 -40 ℃～ 120 ℃
濕度 0 ～ 100%RH
測量精度 溫度 ± 0.5 ℃
濕度 ± 4.5%RH
2 、光敏傳感器主要參數
產品尺寸 35X35X13mm
輸入電壓 DC 5V
測量范圍 0 ～ 200000LUX
3 、煙霧傳感器主要參數
產品尺寸 35X35X30mm
輸入電壓 DC 5V
測量范圍 0 ～ 2000PPM
測量精度 ± 50PPM
4 、可燃氣體傳感器主要參數
產品尺寸 35X35X25mm
輸入電壓 DC 5V
測量范圍 0 ～ 2000PPM
測量精度 ± 50PPM
5 、紅外人體傳感器主要參數
產品尺寸 45X45X18mm
輸入電壓 DC 5V
工作波長 6 ～ 14 μ m
靈敏度 3300W/V
輸出信號 >2.2V
6 、攝像頭主要參數
產品尺寸 40X40X25mm
接口類型 USB 2.0
分辨率 800X600
最大幀頻 30FPS
對焦范圍 >6mm
視場 >50mm
曝光控制 自動（在范圍 22000:1 內）
無線、網絡、 WIFI
系統支持 Windows 7 ， Windows Vista ， Windows XP
7 、直流電機主要參數
產品尺寸 42X42X10mm
輸入電壓 DC 5V
額定轉速 7000 rpm
預計壽命 25 ° C 時預計壽命 40000 小時
最大風量 9.0 m 3 /h
噪音指標 <31.0 dbA
工作溫度 -10 ℃～ 60 ℃
8 、步進電機主要參數
產品尺寸 28X32X30mm
輸入電壓 DC 5V
步進角度 5.625 x 1/64
減速比 1/64
噪音指標 <35.0 dbA
牽入轉矩 300gfcm
摩擦轉矩 600 ～ 1200gfcm
數碼管主要參數
產品尺寸 45X45X30mm
輸入電壓 DC 5V
數碼管顯示位數 2 位
顯示數值范圍 0 ～ 99
9、 LED 主要參數
產品尺寸 45X45X30mm
輸入電壓 DC 5V
LED 燈數量 4 個紅色 LED
預計壽命 30000 ～ 50000 小時
10 、求助按鍵主要參數
產品尺寸 14X14X28mm
輸入電壓 DC 5V
預計壽命 100000 次
反應時間 <100ms
工作溫度 -30 ℃～ 70 ℃
11 、繼電器主要參數
產品尺寸 15X10X11mm
觸點形式 一開一閉
線圈電壓 DC 5V
觸電電壓 DC 12V
線圈功率 0.36W
吸合電流 70mA
釋放電流 0mA
觸點電流 <10A
預計壽命 100000 次
12 、 RFID 貨架讀寫設備主要參數
產品尺寸 讀寫器 180X140X38mm
天線多路器 70X60X22mm
平板天線 70X70X10mm ）
輸入電壓 DC 12V
支持天線數 標配 12 個，最大 16 個
天線切換時間 1S
支持標準 ISO14443A ， ISO15693
讀卡距離 0-7cm
讀卡時間 1-2ms
工作頻率 13.56MHz
支持接口 RJ45 ， RS232
工作溫度 -20 ℃～ 60 ℃
2.1、基礎控制區的功能。
溫濕度傳感器模塊 采集環境的溫度與濕度
2 、光敏傳感器模塊 采集環境的光照強度
3 、煙霧探測傳感器模塊 模擬安防中的煙霧探測
4 、人體感應傳感器 模擬安防中的入侵檢測
5 、緊急呼救按鍵 模塊緊急呼救求助按鈕
6 、數碼管模塊 模塊溫度顯示等
7 、 LED 燈模塊 模擬室內照明
8 、直流電機 模擬空調風扇等家電設備
9 、步進電機 模塊電動窗簾、洗衣機等設備
10 、繼電器輸出（燈） 模擬環境加溫設備
2.2 、智能家居電器安防管理系統
四、智能家居電器安防管理系統：
1.智能家居電器安防管理系統實現家居環境監測、智能家電自動控制、安防系統與報警、遠程監控等功能
2.通過 ZigBee 協調器和傳感控制節點組成無線網絡，采集室內溫度、濕度和光照度，實現燃氣與煙霧探測、入侵探測、門窗防撬，緊急求助報警等功能，并將采集的數據傳輸?shù)椒掌鳎瑢δM的家電設備進行控制功能
五、智能家居電器安防管理系統功能：
1.溫濕度傳感器模塊 采集環境的溫度與濕度
2.光敏傳感器模塊 采集環境的光線強度
3.煙霧探測傳感器模塊 用于安防中的煙霧探測
4.燃氣探測傳感器模塊 用于安防中的燃氣探測
5.人體感應傳感器模塊 模擬安防中的入侵檢測
6.干簧門磁 模擬安防中的門窗防撬
7.緊急呼救按鍵 模塊緊急呼救求助按鈕
8.數碼管模塊 2 位數碼管，模擬空調溫度設定
9.LED燈模塊 一組四只 LED 燈，模擬室內照明
10.直流電機 模擬空調風扇等家電設備
11.步進電機 模塊電動窗簾、洗衣機等設備
12.ZigBee傳感控制節點 利用 ZigBee 協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制
13.網絡攝像頭 采集捕捉視頻圖像，遠程實時動態攝像監控
六、智能書架管理系統
物聯網智能書架管理系統包含了一個 RFID 智能貨架，它由 RFID 高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還?！ ?
七、智能家居生態園藝管理系統
1、采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、 CO2 濃度、光照強度，土壤溫度和水分等，來獲得作物生長的最佳條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。
2、利用 ZigBee 協調器，通過傳感控制節點將環境監測數據傳輸?shù)椒掌?，并以圖表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過 Internet 網絡遠程監測環境信息和設備運行狀態等。
智能家居生態園藝管理系統功能
3、溫濕度傳感器模塊 采集溫室環境的空氣溫度與濕度
4、光敏傳感器模塊 采集溫室環境的光照強度
5、 CO2 傳感器模塊 監測溫室環境空氣中的 CO2 濃度
6、 LED 燈模塊 一組四只 LED 燈，模擬溫室大棚內環境加溫
7、直流電機 模擬溫室大棚內風機 / 換氣設備
8、繼電器輸出（燈） 模擬溫室大棚內補光燈
9、電磁閥水閥 模擬開閘放水，實現對土壤微噴灌溉
10、 ZigBee 協調器 組建 ZigBee 無線網絡，將傳感控制節點采集的數據傳輸?shù)椒掌鬟M行處理。
11、 ZigBee 傳感控制節點 利用 ZigBee 協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。
。
