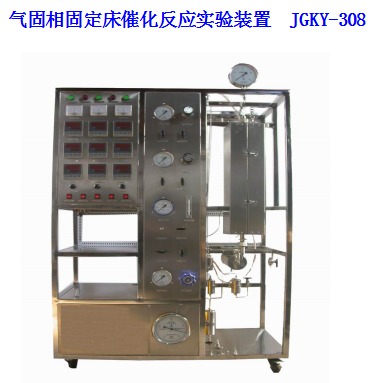

氣固相固定床催化反應實驗裝置

技術指標

說 明

裝置功能

1、用于固定床教學和工藝數據的測定。

2、科學研究催化劑評選及壽命試驗。

3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

主要配置

固定床 反應器、預熱器、 加熱爐、 混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 4.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1、 小型管式固定床反應器：φ20×550mm， 304 不銹鋼材質；熱電偶套管 ， φ 3 mm，內插Φ1mm熱電偶；催化劑裝填量：5-30m l ；最高使用壓力 ， 0.2M P a .

2、反應器加熱爐： 230× 230 ×500mm， 開啟式三段加熱，總功率：3KW， 加熱形式：碳化硅 爐管 +金屬內襯 ，最高使用溫度：600℃。

3、 預熱器： 304 不銹鋼，內徑φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ， 常壓 。

4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。

5、微型隔膜計量泵：最大流量：3L/h，沖程頻率120 n /min，吸程2m，工作功率：30W。

6、壓力表：量程 : 0~0.6M P a，分別對氣體的壓力和反應器壓力進行測定。

7、混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。

8、冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。

9、氣液分離器：ф50×150mm，材質：304不銹鋼。

10、各項操作及壓力、流量的顯示、調節、控制全在控制屏 面板 進行。

11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

12、外形尺寸：1600× 55 0×1 9 00mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀

沖程 頻率調節

預熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

加熱爐溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K 型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

數字型 氣固相固定床催化反應實驗裝置 JKGY-308/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀 ， 精度： 0.5 %FS

沖程 頻率調節

預熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

加熱爐溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

固定床反應溫度

K 型熱電偶

數字溫度儀表 ， 精度： 0.5 %FS

無

反應壓力

壓力傳感器

數字 壓力 儀表 ， 精度： 0.5 %FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
