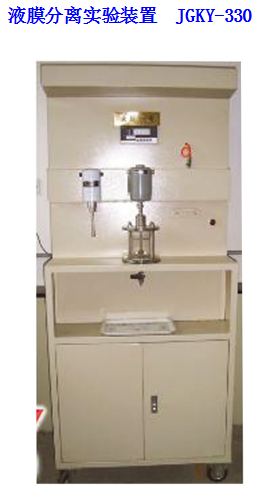

液膜分離實驗裝置

技術指標

說 明

裝置功能

1 、掌握液膜分離技術的操作過程。
2 、了解兩種不同的液膜傳質機理。
3 、用液膜分離技術脫除廢水中的污染物。

主要配置

轉速表、直流并激電動機、傳質釜、高速分散均質機、不銹鋼 框 架及儀表柜。

公用設施

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：醋酸 廢水

技術參數

1 、運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、高速分散均質機： 12000-14000rpm ；攪拌釜轉速： 0-500r/min ；實驗結果：醋酸脫除率： 70 ％。

3 、標準攪拌釜 2 個，硬質玻璃材料。傳質釜容積： 1000m l ，制乳釜容積： 500m l 。

4 、直流并激電動機 1 套，制乳電機轉速： 0~4000r/min ，傳質電機轉速： 0~2000 r/min 。

5 、框架及儀表柜為 304 不銹鋼。

6 、正泰電器：接觸器、開關、漏電保護空氣開關。

7 、管路、管件及閥門均為 304 不銹鋼。

8 、外形尺寸： 1000 × 500 × 1700mm （長×寬×高） ，外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機 轉數

霍爾開關

轉數顯示儀

調速器
