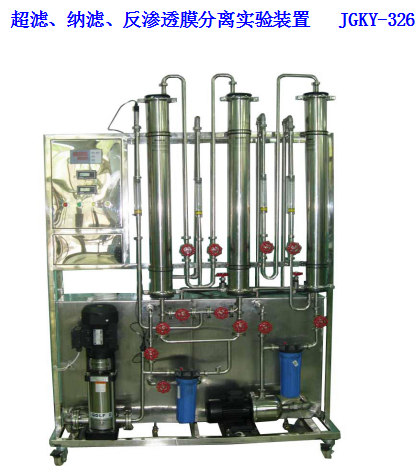

超濾、納濾、反滲透膜分離實驗裝置

技術指標

說 明

裝置特點

1 、 加壓動力組件采用 不銹鋼多級高壓離心 泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節 。

2 、整體結構緊湊，操作簡單，運行體積小，主機采用不銹鋼材料制作 。

3 、系統進料及回流管路采用耐壓編織軟管， 軟連接 管路采用硅膠軟管，連接便捷；主機采用 3 04 不銹鋼管路及配件，承壓高、耐腐蝕、且密封性好。

裝置功能

1 、通過實驗掌握超濾膜分離、反滲透膜分離原理和工藝過程和操作方法。

2 、可根據進水、濃水和凈水的流量及含鹽量，計算回收率、脫鹽率；研究影響反滲透膜分離性能的主要因素及其影響規律。

主要配置

濃水槽、原水槽、淡水槽、高壓泵、離心泵、 預過濾器 、反滲透卷式膜組件、納濾膜組件、超濾組件、壓力表、液體流量計、管路、閥門、不銹鋼控制屏、不銹鋼框架。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 38 0V，功率 1.5 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1 、 預過濾器： 10 英寸活性炭預過濾和 5 μ m 精過濾 .

2 、反滲透膜為卷式膜，膜直徑：φ 100 mm ；長度： 1014mm ；脫鹽率： 95% ；最大壓力： 3.16M P a 。

3 、超 濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3 μ m ,孔隙率：50%-55%，截留分子量：5萬,使用溫度：44℃-73℃；最大工作壓力：4Kg/cm 2 。

4 、納濾膜組件采用 增強型低壓納濾， 進水 pH 值 3.0 — 10 ，最高進水溫度 45-80 ℃，最大出水量為 200L/h 。

5 、產水量≥ 100L/h ，總脫鹽率≥ 95% 。

6 、電導測量：電導傳感器、電導率儀。

7 、溫度顯示： Pt100 鉑電阻溫度傳感器、數顯儀表。精度： 0.5 級。

8 、 液體流量控制： 10-100L/h 和 16-160L/h ，面板式轉子流量計 。

9 、不銹鋼多級高壓離心泵：流量范圍 1.0-2.5 m 3 /h ，揚程 40-102m ，功率 0.75KW 。

10 、不銹鋼離心泵：流量范圍 0.5-3.5 m 3 /h ，揚程 16-28m ，功率 0.55KW 。

11 、配備 304 不銹鋼原水槽、淡水槽、濃水槽。

12 、正泰電器：接觸器、開關、漏電保護空氣開關。

13 、管路、管件及閥門采用 304 不銹鋼材質。

14 、外形尺寸： 1 6 00 × 5 5 0 × 22 00mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離 壓力

指針式壓力表

壓力表就地顯示

無

溫度

PT100 鉑電阻

數字溫度儀表

無
