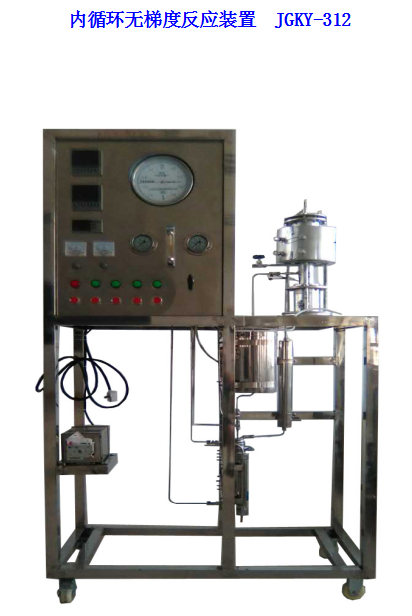

內循環無梯度反應裝置

技術指標

說 明

裝置功能

1 、該裝置適用于加氫、脫氫、裂化、合成等反應過程

2 、 乙醇脫水制乙烯反應動力學測定等 。

主要配置

反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 3.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 乙醇

技術參數

1 、反應器采用 304 不銹鋼制造，催化劑裝量為 5ml ，床層 內插Φ1mm熱電偶 。 反應管采用磁力密封，可調式攪拌電機，攪拌轉速 0-300r/min 。

2、 反應器加熱爐： φ250 × 15 0mm， 開啟式， 加熱功率 2 KW，加熱形式：碳化硅爐 管 +金屬內襯，最高使用溫度 ，6 00℃ 。

3 、反應器溫度由宇電 AI 智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。

4 、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。

5 、最高使用溫度： 600 ℃；使用壓力： 0~0.2MPa ；液體進料量： 0.01-9.99ml/min 。

6 、最大進氣量： 500ml/min 或按用戶要求配置；

催化劑最大裝填量： 5ml ；可實現乙醇?xì)庀嗝撍埔蚁﹦恿W(xué)測定。

7 、外形尺寸： 1200 × 600 × 1800mm （長×寬×高） ， 外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

氣體 流量

轉子流量計

轉子流量計

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀

轉速調節

預熱器加熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應器加熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K 型熱電偶

數字溫度儀表

無

數字型 內循環無梯度反應裝置 JGKY-312/II

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

氣體 流量

質量 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀 ， 精度： 0.5 %FS

轉速調節

預熱器加熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

反應器加熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

反應溫度

K 型熱電偶

數字溫度儀表 ， 精度： 0.5 %FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
