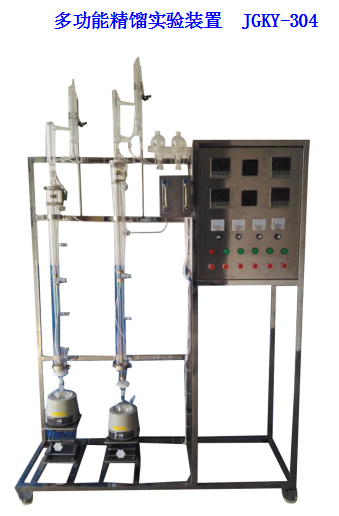

多功能精餾實驗裝置

技術指標

說 明

裝置功能

•  用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔 體 ，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。

•  可 實現 反應精餾、萃取精餾、普通常減壓精餾等操作。

•  裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。

主要配置

玻璃精餾塔、預熱器、電加熱器、流量計、溫度傳感器、溫度儀表、不銹鋼支架、不銹鋼控制柜。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

1 、雙玻璃填料塔，塔體直徑φ 20mm ，塔 1 ：高 1400mm ，塔 2 ：高 1200mm 。不銹鋼φ 2 × 2mm θ網環填料，塔體外壁二段透明導電膜加熱保溫（手動控制）塔釜容積 500ml 。雙塔可獨立操作。

2 、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。

3 、塔 1 ：五側口，塔 2 ：無側口，塔體外壁 2 段導電膜加熱保溫（手動控制），塔 1 和塔 2 均 有溫度與回流自控，塔 1 和塔 2 的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。

4 、蠕動泵 2 臺 ， 外控功能：轉速控制，方向控制，啟?？刂啤＾D速范圍： 0.1-100rpm 。轉速分辨率： 0.1rpm 。流量范圍 : 0.07-380m l /min 。

5 、 250ml 高位玻璃加料瓶， LZB--2 轉子流量計：流量范圍 2.5 ～ 25ml/min ，數量 2 套。

6 、真空系統：含真空泵、緩沖罐，閥門、壓力計等。

7 、宇電 AI518 溫度控制儀，宇電 AI704M 溫度巡檢儀。

8 、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。

9 、框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

10 、外形尺寸： 1500 × 600 × 2 2 00mm （長×寬×高），拋光不銹鋼框架，帶剎車輪 。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

精餾 1 塔 釜 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

精餾 1 塔 節

PT100 鉑電阻

數字溫度儀表

無

精餾 1 塔 頂

PT100 鉑電阻

數字溫度儀表

無

精餾 2 塔 釜 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

精餾 2 塔 節 溫度

PT100 鉑電阻

數字溫度儀表

無

精餾 2 塔 頂 溫度

PT100 鉑電阻

數字溫度儀表

無

數字型 多功能精餾實驗裝置 JGKY-304/II

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀 ， 精度： 0.5 %FS

回流比控制顯示儀

精餾 1 塔 釜 溫度

PT100 鉑電阻

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

精餾 1 塔 節

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

精餾 1 塔 頂

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

精餾 2 塔 釜 溫度

PT100 鉑電阻

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

精餾 2 塔 節 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

精餾 2 塔 頂 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、回流比 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
