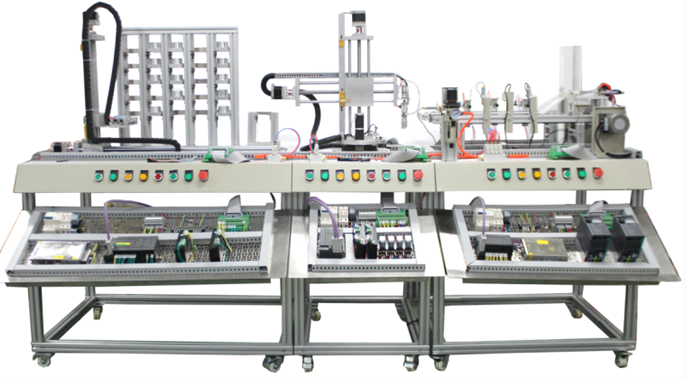

JGXDC-02LZ現代物流倉儲自動化實驗系統
現代物流倉儲自動化實驗裝置是對生產物流活動進行計劃、組織、指揮、協調、控制和監督，使各項物流活動實現最佳協調與配合。以工業工程知識點為對象，與信息流、物流、資金流有機結合，貫穿了現代管理技術、自動化技術、系統工程技術及現代信息技術。緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、物流管理等專業和非機電類專業的《可編程控制器技術》、《傳感器及 PLC 控制技術》、《 PLC 及其應用》的教學與技能實訓。
jgXDC-02LZ型現代物流倉儲自動化實驗系統（型材結構）、貨料入口傳輸帶、貨料出口傳輸帶、搬運機器人、收料裝置、堆垛機、自動化立體倉庫、條形碼識別系統 [ 包含標簽打印機、條碼掃描器、條碼掃描手持終端、普通 PC 機（用戶自備），物流倉儲自動化 實 訓設備軟件部分和接口程序等、 PLC 控制系統及網絡通信接口等模塊組成，系統全部采用工業元器件，數控模塊化綜合系統，包含 PLC （可選用各大品牌 PLC 如：西門子、三菱、歐姆龍等）、變頻器、機械手、分揀實訓系統、傳送帶、各種傳感器（電感式傳感器、電容式傳感器、色標傳感器、稱重傳感器及常見光電傳感器等）、條碼掃描平臺、氣缸、為滾珠絲桿、步進電機及驅動器、直流減速電機及工件等，所有傳感器、執行器、控制器接口開放。
一、裝置特點
1. 本系統由下料裝置、傳送帶、送料器、電磁閥、氣缸、機械手、收料裝置、光電傳感器、顏色傳感器等組成。采用工業元器件，所有傳感器、執行器、控制器接口開放，系統內部含有網絡接口可組成 PLC 網絡，包含 PLC 、傳感器、變頻調速、步進電機、工業網絡、氣動等技術的綜合應用自動化實訓系統。
2. 實訓時系統硬件接線部分由學生來完成。具有誤操作保護電路，確保在誤操作情況下不會損壞元件，供學生反復訓練。
3. 小型執行元件，使整個系統的結構緊湊、造型美觀大方、組合式模塊結構設計，便于運輸及實訓室的多臺布局。
4. 傳感器種類齊全，有光電傳感器、電容傳感器、色標傳感器、稱重傳感器等。
5. 系統控制方式多樣性，有位置控制、 PLC 控制、計算機控制、直流調速控制、變頻調速控制等。
6. 具有視頻監控系統，對整個工業現場進行全方位的監控和管理。
7. 庫房管理 - 條形碼識別系統：對每一件物品進行編碼，生成與實物一一對應的條碼符號，便構成了物品管理的基本條件。在庫房管理的入庫、揀貨、盤點、出庫、維修等環節，使用條碼識讀設備掃描條碼，可以及時準確地記錄物品的流轉情況，確保賬面信息與實物信息的統一。在上架、揀貨、盤點環節，可以使用移動數據采集終端，實現對上述業務操作的便捷、快速及準確的處理。
8. 主機：西門子 S7-200
9. 裝置配有 2 臺變頻器，驅動交流電機加、減速運行，對傳送系統調速控制。
10. 該裝置內設有網絡通信接口，組成 PLC 系統網絡，并完成網絡技術系統實訓。
二、技術指標：
1. 輸入電源：單相三線～ 220V±10% 50Hz
2. 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 裝置容量： ≤1000VA
4. 整機尺寸： 2400mm×560mm×1400mm
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、系統組成
1. 實訓系統安裝平臺（型材結構），各站位置可在平臺上自由調整。系統全部采用工業元器件，所有傳感器、執行器、控制器接口開放，系統內部含有網絡接口可組成 PLC 網絡，包含 PLC 、傳感器、變頻調速、步進電機、工業網絡、氣動等技術的綜合應用實訓系統。
2. 貨料入口傳輸帶：主要由進貨識別系統、下料框、傳送帶、傳感器（電感式傳感器、電容式傳感器、色標傳感器及常見光電傳感器，完成貨物的識別、檢測）、變頻器、工件等組成，電氣控制部分由 PLC 完成。
3. 貨料出口傳輸帶：傳送帶、傳感器（電感式傳感器、電容式傳感器、光電傳感器、條碼掃描平臺等，完成貨物的識別、檢測）、變頻器、氣缸、工件等組成，電氣控制部分由 PLC 完成。
4. 搬運機器人：檢測單元檢測到產品分類信息時，通過通信網絡將檢測結果傳送到該站，該站通過坐標式氣動機器人將從生產線上送來的成品送往全自動堆垛機，主要由四自由度氣動機械手組成，電氣控制部分由 PLC 完成。
收料裝置： 接收由機械手搬運過來的物料，放置在料斗內，內附稱重傳感器及超重報警系統，測量范圍為 0 ～ 600g, 反饋模擬量輸出為 0 ～ 5V ，可以計算物品的重量，根據體積的大小可估計物料的密度和材料，在物料超過測量范圍時告警，上述功能由 PLC 完成。
6. 堆垛機：將生產線上送來的合格成品按檢測站送來的分類信息，準確地分類到倉庫不同的倉位中去。定位執行機構包括豎軸和橫軸均為滾珠絲桿傳動，傳動平穩，步進電機及驅動器控制。直流減速電機對工件進行入庫傳送工作，完成對工件的分類準確入庫，電氣控制部分由 PLC 完成。

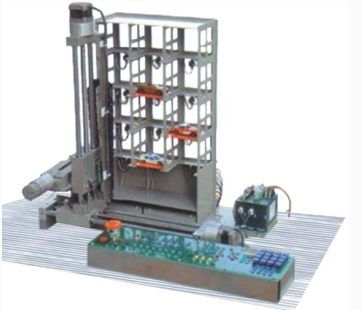

7. 自動化立體倉庫：主要由 1 排 5×5 層立體貨架，各種光電傳感器等組成。
8. 條形碼識別系統：一套獨立的基于條碼技術的庫房管理系統，整個系統包括軟件部分、硬件部分和接口程序。軟件部分包括 PC 端軟件和硬件設備需要標簽打印機（用戶自備）、條碼掃描器、條碼掃描手持終端、普通 PC 機（用戶自備）等。
9. PLC 控制系統：裝置配有 3 臺西門子 PLC 。
四、實訓項目
PLC基本技能編程實訓
1. PLC 基本指令編程練習
2. PLC 高級指令編程練習
3. PLC 控制步進電機練習
變頻調速應用實訓
4. 變頻器功能參數設置與操作
5. 變頻器報警與保護功能
6. 變頻器無極調速
7. PID 變頻調速控制
8. PLC 控制變頻器多段速調速
9. PLC 控制變頻器開環調速
傳感器檢測應用實訓
10. 光電傳感器應用
11. 電感傳感器應用
12. 電容傳感器應用
13. 顏色傳感器應用
14. 多種傳感器組合的綜合應用
綜合功能應用實訓
15. 機械原理與機械傳動綜合應用
16. 系統維護和故障檢測培訓
17. 皮帶傳輸與傳感器檢測應用
18. 機械手運動控制
19. 單個工作站控制
20. 多個工作站聯機工作
21. 完成貨物的識別、檢測、搬運、分揀、入庫、管理等過程
22. 生產線控制系統
23. 計算機監控系統
24. 組態軟件監控
五、配置清單
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
實訓桌 |
2400× 560 × 1400 mm ，桌臺采用的是 20*80 的鋁型材。 |
1張 |
|
觸摸屏模塊 |
昆侖通態 7 英寸 TFT 真彩 mcgs7062 ， 65K 色 |
1塊 |
|
PLC模塊 |
西門子 S7-200 CPU224 |
3臺 |
|
變頻器模塊 |
三菱 D720 功率≥ 0.75KW |
2臺 |
|
電源模塊 |
電源總開關（帶漏電和短路保護） 1 個，熔斷器 3 只，單相電源插座 2 個 |
1套 |
|
貨料入口傳輸帶 |
下料框 1 個、傳送帶 1 套、滬工電感式傳感器 LJ18A3-8-Z 1 只、歐姆龍電容式傳感器 E2K-X4ME1 1 只、松下色標傳感器 LX-111 1 只、歐姆龍光電傳感器 E3F-DS30C4 1 只，完成貨物的識別、檢測）、工件等組成 |
1套 |
|
貨料出口傳輸帶 |
傳送帶 1 套、滬工電感式傳感器 LJ18A3-8-Z 1 只、歐姆龍電容式傳感器 E2K-X4ME1 1 只、歐姆龍光電傳感器 E3F-DS30C4 1 只 |
1套 |
|
搬運機器人 |
四自由度氣動機械手 1 套、 DM556 步進驅動器 2 套 |
1套 |
|
收料裝置 |
料斗 1 個、上海天賀 1KG 稱重傳感器 1 個 |
1套 |
|
堆垛機 |
包括豎軸和橫軸滾珠絲桿 1 套， DM556 步進電機及驅動器 2 套 |
1套 |
|
立體倉庫 |
1排 5 × 5 層立體貨架 1 套； |
1套 |
|
條形碼識別系統 |
條碼掃描儀 1 臺 |
1套 |
|
氣管 |
Φ 4\ Φ 6 ，氣管為藍色，每臺配有足量氣管 |
1套 |
|
物料 |
金屬 5 個，尼龍黑白紅綠各 5 個 |
25個 |
|
PLC編程線纜 |
1條 |
||
觸摸屏與計算機通信線 |
1條 |
||
觸摸屏與 PLC 通信線 |
1條 |
||
配套工具 |
1套 |
||
產品配套光盤 |
|
1套 |
|
電腦推車 |
碩博自制 |
1臺 |
|
靜音空氣壓縮機 |
奧突斯； 550W-18L ； 0Mpa-0.7Mpa ，氣泵噪音≦ 65 分貝，符合國家標準 |
1臺 |
。
