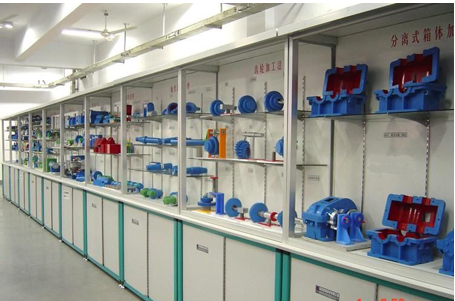

JG-10型《金屬切削》示教陳列柜
金屬切削陳列柜,金屬切削教學模型 ,金屬切削加工是運用機床，按預定的加工要求從坯件上切去多余金屬的加工方法，它是機械加工方法，它是機械制造業中應用較廣泛的加工方法之一。
一、《金屬切削》示教陳列柜，每個柜詳細內容如下：
二、主要技術參數：
1 、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
2 、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
3 、陳列柜尺寸： 1250 × 430 × 1780mm
序號和名稱 |
陳列柜內模型內容 |
第一柜 夾具 |
機虎鉗和扳手、鉆頭套、、固定式鉆床夾具、螺旋壓板夾緊機構、偏心夾緊機構、彈性回轉頂尖、普通頂尖、大頭頂尖、長頸頂尖、花盤裝置、卡盤和板手。 |
第二柜 鉆削、銑削加工應用 |
鉆孔、擴孔、攻螺紋、直柄莫氏圓錐鉸刀、鋸齒銑刀、半圓鍵槽銑刀、 角度銑刀、 銑削離合器、銑 V 形槽銑削螺旋鍵槽、銑削階臺、銑削特形面、銑削軸頭鍵、 锪錐形沉孔、鍵槽銑刀。 |
第三柜 平面加工 |
車端面、車手柄 、車螺紋、刨平面、刨削孔內加工、刨齒條、銑階臺 、銑 v 形槽 、銑齒輪 、銑特形面、插齒輪、插銷鍵、插內齒圈、平面磨削 、螺紋磨削。 |
第四柜 外圓內孔加工法 |
車圓柱、車圓錐、車通孔內圓、車不通孔內圓、外圓磨削、內圓磨削、 成形磨削、無心磨削、鏜削通孔、鏜削不通孔、拉削矩形花鍵、 拉削內孔、拉削內孔、花鍵磨削。 |
第五柜 螺紋加工法 |
8種螺紋牙型、手用絲錐 、機用絲錐、螺帽絲錐、錐形絲錐、 板牙絲錐、螺旋槽絲錐、 圓板牙、旋風切削裝置、滾螺紋原理 、搓螺紋原理、梳形螺紋銑刀 |
第六柜 零件加工法 |
零件磨削、外圓磨削零件、燕尾槽和燕尾塊及其銑削步驟、內圓磨削及其零件、螺紋加工結構 |
第七柜 切削原理 |
車刀的刃傾角、車削時切削分力、切削平面和基面（橫車）、切削平面和基面（縱車）、積屑瘤產生與成長、鱗刺的形成、熱產生溫度在刀具和工件上布、、常用車刀得用途。 |
第八柜 軸類加工原理 |
空心軸、磨床的砂輪主軸、內圓磨具主軸、偏心軸、曲軸、圓柱心軸、 普通圓錐心軸、帶螺母圓錐心軸、蝸桿軸、階臺軸、機床主軸、花鍵心軸、帶鍵槽的傳動軸、射油泵的傳動軸、光軸、階梯軸、雙錐面彈簧心軸 |
第九柜 齒輪加工法 |
毛坯、車齒輪坯、鉆內孔、銑齒輪、插齒輪、刨齒、倒角、車內圓、拉削矩形花鍵 |
第十柜 分離式箱體加工法 |
劃線、加工底面、剖分面或刨端面、鉆孔、攻絲、銑沉頭座、完成后的機蓋與機座 |
。
