JG-55型氣動液壓示教陳列柜
一、陳列柜功能
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列柜名稱
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2 、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3 、陳列柜中的模型主要由鋁合金和 PVC 精制。金屬件進行表面處理，不生銹；非金屬件 10 年不老化。
4 、柜體采用 SPCC 冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5 、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6 、輸入電壓：交流 220V ，功率 400W 。
7 、單個展示柜外形尺寸： 1100mm （寬）、 450mm （厚）、 1850mm （高）。

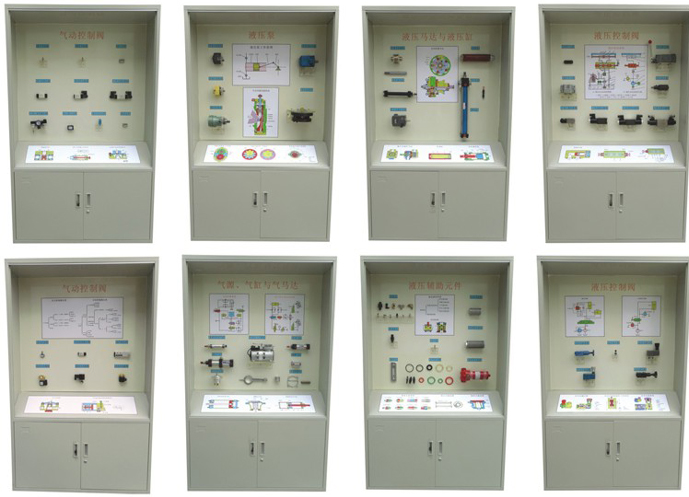

序號與名稱 |
陳列柜內容 |
第一柜 液壓泵 |
齒輪泵：液壓泵工作原理、外嚙合齒輪泵、內嚙合齒輪泵 葉片泵：單作用葉片泵 柱塞泵：徑向柱塞泵、伺服變量機構、軸向柱塞泵 |
第二柜 液壓馬達與液壓缸 |
液壓馬達：葉片式液壓馬達、徑向柱塞馬達 液壓缸類型：柱塞缸、擺動缸 液壓缸結構：活塞與活塞桿、緩沖裝置、單桿液壓缸 |
第三柜 液壓控制閥 |
方向控制閥：普通單向閥、二位三通電磁閥、液控單向閥、三位五通電磁閥、手動換向閥、二位四通電磁閥、機動換向閥 三位四通電磁閥 |
第四柜 液壓控制閥 |
壓力控制閥：直動式溢流閥、先導式溢流閥 流量控制閥：定差減壓閥、定比減壓閥 |
第五柜 液壓輔助元件 |
管接頭：快速接頭、管接頭 過濾器：表面粗過濾器、紙質過濾器、深度型過濾器 蓄能器：液位計、消聲器 |
第六柜 氣缸與氣馬達 |
