精選型《機械零件設計》示教陳列柜

序號和名稱

陳列柜內模型內容

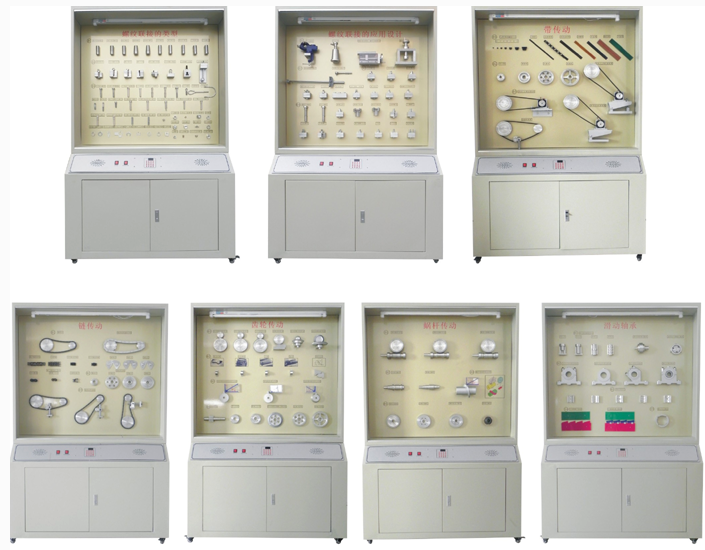

第一柜

螺紋聯接的類型

A、螺紋的類型 (8 種 ) ：粗牙普通螺紋、細牙普通螺紋、圓柱螺紋、圓錐螺紋、圓錐管螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋、左旋螺紋、右旋螺紋； B 、螺紋聯接基本類型 (8 種 ) ：螺栓聯接、雙頭螺柱聯接、螺釘聯接 2 種、緊定螺釘聯接、吊環螺釘聯接、 T 型槽螺釘聯接、地腳螺栓聯接； C 標準聯接件 (22 件 )

第二柜

螺紋聯接的應用與設計

A、螺紋聯接應用 (4 件 ): 臺式虎鉗、千斤頂、螺桿原位回轉，螺母直線移動、螺旋壓力機； B 、螺紋聯接防松 (10 件 ) ：對頂螺母、彈簧墊圈、自鎖螺母、槽形螺母和開口銷、止動墊片、串聯鋼絲、永久放松（焊接）、鉚合防松、沖點法防松、圓螺母用帶翅墊片； C 、螺紋聯接預緊 (2 件 ) ：指針式扭力扳手、預置式定力扳手； D 、提高強度措施 (14 件 ) ：腰狀桿螺栓、空心螺栓、彈性元件、軟墊片密封、密封環密封、懸置螺母、環槽螺母、內斜 螺母、均載螺母、球面墊圈、腰環螺栓連接、凸臺、沉頭座、斜面墊圈

第三柜

鍵、花鍵和無鍵聯接

A、鍵聯接類型 (10 件 ) ：普通平鍵連接 ( 圓頭 ) 、普通平鍵連接 ( 平頭 ) 、普通平鍵連接（單圓頭 ) 、楔鍵連接 ( 普通楔鍵 ) 、楔鍵連接 ( 鉤頭楔鍵 ) 、滑鍵連接 (a) 、滑鍵連接 (b) 、導向平鍵連接、半圓鍵連接、切向鍵連接； B 、花鍵聯接類型（ 3 件）：矩形花鍵連接、漸開線花鍵連接、三角形花鍵連接； C 、無鍵聯接類型 (2 件 ) ：型面連接、六角形無鍵連接； D 、銷聯接類型 (11 件 ) ：聯接銷 2 件、圓柱銷、槽銷應用、圓錐銷、圓錐銷應用、開尾圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、開口銷應用、安全銷

第四柜

鉚、焊、膠接和過盈配合聯接

A、鉚接 (10 件 ) ：常用的鉚釘在鉚接后的七種形式、搭接、單蓋板對接、雙蓋板對接；

B、焊接 (5 件 ) ：正接角焊縫、搭接角焊縫、對接焊縫、卷邊焊縫、塞焊縫、坡口形式； C 、膠接 (23 件 ) ：板件接頭 9 種、角接頭 5 種、圓柱形接頭 4 種、錐形及盲孔接頭 3 種、螺紋接套與管件膠接、蒙皮與型材膠接； D 、過盈配合聯接（ 4 件）：圓柱面過盈連接、過盈構件的結構、軸與軸承、齒輪的過盈連接、組合蝸輪過盈連接

第五柜

帶傳動

A、帶的各種類型：七種 V 帶的截面尺寸、 V 型帶、活動 V 型帶、同步齒形帶、多楔帶、平皮帶、帆布帶、平膠帶； B 張緊裝置（ 3 件）：滑道式定期張緊裝置、帶 的自動張緊裝置、張緊輪裝置； C 、帶輪結構：實心輪、腹板輪、孔板輪、輪輻輪

第六柜

鏈傳動

A鏈傳動類型 (2 件 ) ：鏈傳動、鏈傳動的速度分析；

B鏈輪結構 (4 件 ) ：整體式、孔板式、焊接式、裝配式；

C鏈輪張緊 (3 件 ) ：自動張緊、壓板張緊、定期張緊；

第七柜

齒輪傳動

A.齒輪傳動基本類型 (6 件 ) ：直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒圓錐齒輪傳動； B 、失效形式 ( 照片 5 張 ) ； C 、受力分析 (3 件 ) ：直齒圓柱齒輪傳動受力分析、斜齒輪的受力分析、直齒錐齒輪的受力分析； D 、齒輪結構 (6 件 ) ：齒輪軸、實心齒輪、腹板式齒輪、腹板式錐齒輪、孔板式齒輪、輪輻式齒輪

第八柜

蝸桿傳動

A、蝸桿傳動類型 (3 件 ) ：圓柱蝸桿傳動、圓弧面蝸桿傳動、啊基米德蝸桿傳動； B 、蝸桿結構 (2 件 ) ：車制式蝸桿、銑制式蝸桿； C 、蝸輪結構 (4 件 ) ：整體式蝸輪、齒圈式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪； D 、受力分析 (1 件 ) 及掛圖：蝸桿傳動的受力分析

第九柜

滑動軸承

A、向心滑動軸承 (5 件 ) ：對開式徑向滑動軸承、整體式徑向滑動軸承、剖分斜滑動軸承、調心式滑動軸承、錐形表面滑動軸承； B 、推力滑動軸承 (4 件 ) ：空心式、實心式、單環式、多環式； C 、軸瓦結構 (6 件 ) ； D 、動壓軸承工作情況； E 、靜壓軸承 (1 件 )

第十柜

滾動軸承類型

A、類型代號表； B 、滾動軸承類型 (10 件 ) ； C 、直徑代號對比 (2 件 ) ； D 、軸承工作情況 (2 件 ) ； E 、滾動軸承結構 (7 件 ) ；

第十一柜

滾動軸承裝置設計

A軸承裝置典型結構 (10 件 ) ：兩端固定的支承結構、采用深溝球軸承的兩端固定方法、兩角接觸球軸承組合、一端固定 , 一端游動支承方案之一、一端固定，一端游動支承方案之二、兩端游動的支承結構、圓錐滾子軸承正裝組合、圓錐滾子軸承反裝組合； B 、軸承預緊 (4 件 ) ； C 、軸承內圈軸向固定方法（ 4 件）； D 、軸承外圈軸向固定方法（ 3 件）；

第十二柜

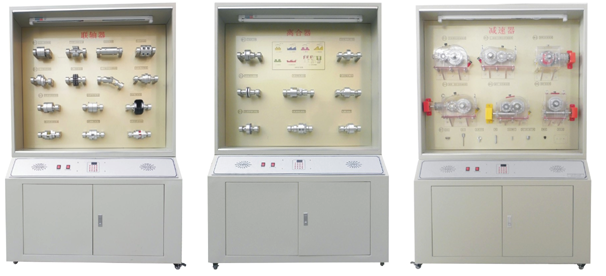

聯軸器

A、固定式剛性聯軸器 (4 件 ) ： YL 型凸緣聯軸器、 YLD 型凸緣聯軸器、套筒聯軸器、夾殼聯軸器； B 、可移式剛性聯軸器 (4 件 ) ： 十字滑塊聯軸器、滾子鏈聯軸器、十字軸式萬向聯軸器、鼓形齒式聯軸器； C 彈性聯軸器 (6 件 ) ：彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、梅花形彈性聯軸器、撓性爪型聯軸器、星形彈性聯軸器；

第十三柜

離合器

A、牙嵌離合器 (2 件 ) ：牙嵌離合器、內齒嚙合式離合器； B 、牙嵌圖； C 、摩擦離合器械 (3 件 ) ：單盤摩擦離合器、多盤摩擦離合器、錐形摩擦離合器； D 、特殊離合器 (3 件 ) ：滾柱式定向離合器、滾珠安全離合器、離心離合器

第十四柜

軸的分類

A、軸的類型 (5 件 ) ：光軸、階梯軸、空心軸、曲軸、鋼絲軟軸； B 、軸的零件定位 (7 件 ) ：套筒固定、圓螺母定位、緊定螺釘固定、彈性擋圈定位、鎖緊擋圈定位圓、錐形軸端定位、軸端擋圈固定； C 、結構工藝學 (5 件 ) ：軸肩過渡結構 ( 圓角半徑 ) 、軸肩過渡結構 ( 內凹圓角 ) 、軸肩過渡結構 ( 加裝隔離環 ) 、砂輪越程槽、螺紋退刀槽

第十五柜

軸的設計

A、軸的結構設計 (3 件 ) ； B 、軸的典型結構 (4 件 ) ： C 、軸的計算 (3 圖 )

第十六柜

彈簧

A、彈簧類型 (12 類 ) ； B 、彈簧應用例 (5 件 ) ； C 、圓柱螺旋彈簧 (8 件 ) ； D 、其它類型彈簧 (4 件 )

第十七柜

減速器

A、減速器類型與結構 (6 臺 ) ： 1 單仍圓柱齒輪減速器、 2 單級圓錐齒輪減速器、 3 單極蝸桿減速器、 4 雙級圓柱減速器、 5 圓柱圓錐減速器、 6 蝸桿齒輪減速器；

B、減速器附件 (8 件 )

第十八柜

潤滑與密封

A、潤滑用油杯（ 8 件）： B 、密封應用（ 1 件）： C 、標準密封件（ 12 件） D 、接觸式密封（ 4 件）： E 非接觸式密封（ 4 件）
