機械基礎教學模型,示教板

貨號

圖號

產 品 名 稱

單位

備注

AA01

0-1

單缸內燃機

只

模型

AA02

0-3

鎖鏈連接

只

AA03

0-4

移動副 (a 、 b)

只

AA04

0-5

螺旋副

只

AA05

0-6

高副

件

二號示教板

AA06

1-1

兩軸平行的摩擦輪傳動 ( 外接圓柱式 )

只

塑料立模

AA07

1-1

兩軸平行的摩擦輪傳動 ( 內接圓柱

只

AA08

1-2

兩軸相交的摩擦輪傳動 ( 外接圓錐式 )

只

AA09

1-2

兩軸相交的摩擦輪傳動 ( 內接圓錐式 )

只

AA10

1-4

帶傳動 (4 種 )

套

AA11

1-16

帶的定期張緊裝置 ( 水平傳動 )

只

AA12

1-16

帶的定期張緊裝置 ( 垂直傳動 )

只

塑料立模

AA13

1-17

帶的重力自動張緊裝置

只

AA14

1-18

平帶傳動的張緊裝置

只

AA15

1-19

V 帶傳動的張緊裝置

只

AA16

2-1

螺旋線的形成

只

AA17

2-2

外螺紋 (2 種 )

只

AA18

2-3

內螺紋 (2 種 )

只

AA19

2-4

螺紋的旋向和線數 (3 種 )

套

AA20

2-5

螺紋的牙型 (4 種 )

套

AA21

2-15

臺虎鉗

只

AA22

2-16

螺旋千斤項

只

AA23

2-17

機床工作臺移動機構

只

AA245

2-21

差動螺旋傳動原理

只

AA25

2-22

差動螺旋傳動的微調鏜刀

只

AA26

2-24

滾珠螺旋傳動

只

AA27

3-1

鏈傳動

只

AA28

3-2

滾子鏈

只

AA29

3-3

多排鏈 ( 雙排 )

只

AA30

3-4

滾子鏈的連接形式 ( 三種 )

套

AA31

3-7

直齒輪傳動

只

AA32

3-7

斜齒圓柱齒輪傳動

只

塑料立模

AA33

3-7

人字齒輪傳動

只

AA34

3-7

內嚙合直齒齒輪傳動

只

AA35

3-7

齒輪齒條傳動

只

AA36

3-8

直齒錐齒輪傳動

只

AA37

3-8

斜齒錐齒輪傳動

只

AA38

3-8

曲線齒錐齒輪傳動

只

AA39

3-9

交錯軸斜齒輪傳動

只

塑料立模

AA40

3-9

蝸輪蝸桿傳動

只

AA41

3-10

漸開線的形成

件

AA42

3-12

不同基圓的漸開線

件

二號示教板

AA43

3-17

相同齒數不同模數齒輪

臺

AA44

3-24

漸開螺旋面的形成

臺

模型

AA456

3-32

仿型法銑削齒輪 ( 盤形銑刀 )

臺

AA46

3-32

仿型法銑削齒輪 ( 指狀銑刀 )

只

AA47

3-33

齒輪滾刀滾制齒輪輪齒

只

塑料模型

AA48

3-3

齒輪插刀插制齒輪輪齒

只

AA49

4-1

定軸輪系

只

AA50

4-2

周轉輪系

只

AA51

4-4

定軸輪系的傳動比計算

只

AA52

4-5

非平行軸傳動的定軸輪系

只

AA53

4-6

加惰輪的輪系 (2 件 )

只

AA54

4-7

三星輪換向機構

只

AA55

4-8

滑移齒輪變速機構

只

AA56

4-9

磨床砂輪架進給機構

只

AA57

4-11

卷揚機傳動系統

只

AA58

4-12

滾齒機工作臺傳動系統

只

AA59

4-13

多刀半自動車床主軸箱傳動系統

件

二號示教板

AA60

5-1

鉸鏈四桿機構

件

AA61

5-2

曲柄搖桿機構

件

AA62

5-3

牛頭刨床橫向進給機構

件

模型

AA63

5-4

曲柄搖桿機構的應用實例 ( 剪刀機 )

件

二號示教板

AA64

5-4

曲柄搖桿機構的應用實例 ( 破碎機 )

件

AA65

5-4

曲柄搖桿機構的應用實例 ( 攪拌機 )

件

AA66

5-4

曲柄搖桿機構的應用實例 ( 雷達擺動裝置 )

件

AA67

5-6

雙曲柄機構

件

AA68

5-8

慣性篩

件

AA69

5-9

等長雙曲柄機構

件

AA70

5-10

機車車輪聯動裝置

件

AA71

5-12

車門啟閉機構

臺

立模

AA72

5-14

自卸翻斗裝置

件

二號示教板

AA73

5-15

港口起重機

件

AA74

5-16

飛機起落架收放機構

件

AA75

5-17

曲柄搖桿機構

件

AA76

5-19

利用死點位置夾緊工作

臺

塑料模型

AA77

5-20

曲柄滑塊機構

臺

AA78

5-21

曲柄滑塊機構在壓力機中的應用

臺

AA79

5-23

偏心輪機構

臺

AA80

5-24

導桿機構

臺

AA81

5-25

牛頭刨床中的擺動導桿機構

件

二號示教板

AA82

5-26

自翻卸料裝置中的搖塊機構

件

二號示教板

AA83

5-27

抽水機中的移動導桿機構

件

AA84

6-1

內燃機氣閥控制機構

件

AA85

6-3

變速操縱機構

臺

模型

AA86

6-4

凸輪機構的基本組成

件

二號示教板

AA87

6-5

盤形槽凸輪送料機構

件

AA88

6-6

移動凸輪機構

件

AA89

6-7

端面凸輪機構

件

模型

AA90

6-8

凸輪機構和從動件位移曲線

件

二號示教板

AA91

6-9

等速運動規律的位移曲線

件

AA92

6-11

等加速等減速運動規律的位移曲線

件

AA93

7-1

滑移齒輪變速機構

臺

塑

料

模

型

AA945

7-2

塔齒輪變速機構

臺

AA95

7-3

位增變速機構

臺

AA96

7-4

拉鍵變速機構

臺

AA97

7-5

錐輪端面盤式無級變速機構

臺

AA98

7-7

齒式棘輪機構

臺

AA99

7-9

調節曲柄長度改變搖桿擺角

臺

AA100

7-10

改變遮板位置調節棘輪轉角

臺

AA101

7-11

可變向棘輪機構 (a)

臺

AA102

7-11

可變向棘輪機構 (b)

臺

AA103

7-12

雙動式棘輪機構 (a)

臺

AA104

7-12

雙動式棘輪機構 (b)

臺

AA105

7-14

防逆輪棘機構

臺

AA106

7-15

單圓銷外嚙合槽輪機構

臺

AA107

7-16

內嚙合槽輪機構

臺

AA108

7-17

雙圓銷外嚙合槽輪機構

臺

AA109

7-18

放映機的卷片機構

臺

AA110

7-19

刀架轉位機構

臺

AA111

8-1

普通平鍵連接

臺

AA112

8-3

導向平鍵連接

臺

AA113

8-5

半圓鍵連接

臺

AA114

8-8

楔鍵連接 (a)

臺

AA115

8-8

楔鍵連接 (b)

臺

AA116

8-9

切向連接

臺

塑料模型

AA117

8-10

花鍵連接

臺

AA118

8-6

曲軸

只

AA119

8-17

直軸 (2 件 )

只

AA120

8-34

整體式徑向滑動軸承

臺

AA121

8-36

對開式徑向滑動軸承

臺

AA122

8-45

針閥式油杯

件

二號示教板

AA123

8-50

凸緣聯軸器 ( 剖分環配合 )

臺

塑料模型

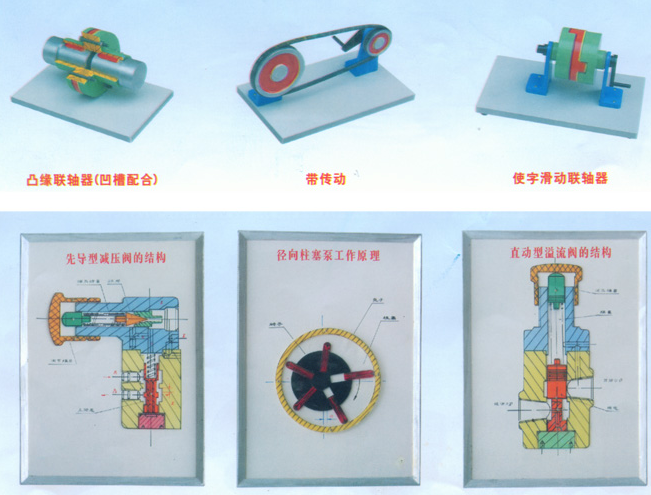

AA124

8-50

凸緣聯軸器 ( 凹槽配合 )

臺

AA125

8-51

套筒聯軸器

臺

塑料模型

AA126

8-52

鼓形齒聯軸器

臺

AA127

8-53

十字滑塊聯軸器

臺

AA128

8-54

十字軸式萬向聯軸器

臺

AA129

8-56

彈性套柱銷聯軸器

臺

AA130

8-58

鋼棒安全聯軸器

臺

AA131

8-59

牙嵌離合器

臺

AA132

8-61

齒形離合器

臺

AA133

8-62

片式離合器

臺

AA134

8-63

多片離合器

臺

AA135

8-65

滾柱式單向超越離合器

臺

AA136

8-66

棘輪單向超越離合器

臺

AA137

8-68

錐形制動器

臺

AA138

8-69

帶狀制動器

臺

AA139

8-70

啼鼓制動器

件

二

號

示

教

板

AA140

9-1

液壓千斤項的工作原理

件

AA141

9-2

機床工作臺液壓傳動系統

件

AA142

9-4

液壓千斤項的壓油過程

件

AA143

9-6

液壓傳動系統中壓力的形成

件

AA144

9-7

液壓傳動系統中的負載的并聯

件

AA145

9-8

油液的壓力損失

件

AA146

10-1

液壓泵工作原理

件

AA147

10-2

外嚙合齒輪泵工作原理

件

AA148

10-3

單作用式葉片泵工作原理

件

AA149

10-4

雙作用式葉片泵工作原理

件

AA150

10-5

徑向柱塞泵工作原理

件

AA151

10-6

軸向柱塞泵工作原理

件

AA152

10-8

實心雙活塞桿液壓缸的結構

件

AA153

10-9

空心雙活塞桿液壓缸的工作原理

件

AA154

10-11

雙作用式單活塞桿液壓缸結構

件

AA155

10-20

單向閥

件

AA156

10-21

液控單向閥

件

二號示教板

AA157

10-23

滑閥式換向的工作原理

件

AA158

10-25

三位四通手動換向閥

件

AA159

10-27

二位三通電磁換向閥

臺

模型

AA160

10-28

三位四通電磁換向閥結構原理

臺

AA161

10-29

三位四通液動換向閥工作原理

件

二號示教板

AA162

10-31

直動型溢流閥的結構

件

AA163

10-32

直動型溢流閥的工作原理

件

AA164

10-33

先導型溢流閥的結構

件

二號示教板

AA165

10-34

先導型溢流閥的工作原理

件

AA166

10-35

先導型減壓閥的結構

件

AA167

10-36

先導型減壓閥的工作原理

件

AA168

10-37

直動型順序閥

件

AA169

10-38

先導型順序閥的結構

件

AA170

10-39

節流口的形式

套

模型

AA171

10-40

可調節流閥

件

二號示教板

AA172

10-41

可調單向節流閥

件

AA173

10-42

單向減速閥

件

AA174

10-43

調速閥的工作原理

件

AA175

10-44

調速閥的結構

件

一號示教板

AA176

10-54

壓力繼電器的原理

件

二

號

示

教

板

AA177

11-2

采用具有鎖緊功能的換向閥組成的閉鎖回路

件

AA178

11-3

采用液控單向閥的閉鎖回路

件

AA179

11-4

壓力調定回路

件

AA180

11-5

二級壓力回路

件

AA181

11-6

三級壓力回路

件

AA182

11-7

采用減壓閥的減壓回路

件

AA183

11-8

采用單向減壓閥的減壓回路

件

AA184

11-9

采用增壓液壓出缸的增壓回路

件

AA185

11-10

采用二位二通換向閥的卸載回路

件

AA186

11-11

采用三位換向閥的卸載回路

件

AA187

11-12

進油節流調速回路

件

AA188

11-13

回油節流調速回路

件

AA189

11-14

變量液壓泵調速回路

件

AA190

11-15

用變量液壓泵和調速閥組成的復合調速回路

件

AA191

11-16

采用短接流量閥的速度換接回路

件

AA192

11-17

采用調速閥串聯的二次進給回路

件

AA193

11-18

采用調速閥并聯的二次進給回路

件

AA194

11-24

升降缸緩沖裝置的液壓系統

件

一號示教板

AA195

11-25

多缸順序專用銑床液壓傳動系統

件

AA196

11-26

液壓滑臺的液壓傳動系統

件

AA197

11-19

采用順序閥控制的順序動作回路

件

二號示教板

AA198

11-20

采用壓力繼電器控制的順序動作回路

件

AA199

11-21

采用行程閥控制的順序動作回路

件

AA200

11-22

采用位置開關控制的順序動作回路

件

AA201

11-23

機械手液壓傳動系統

件

一號示教板
