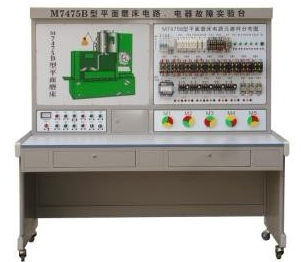

JG7-M7475B 型平面磨床電路、電器故障實驗臺
平面磨床電路、電器故障實驗臺，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維 修電工鑒定 所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行 技能培訓考核 的理想 教學設備 ，教學效果顯著。
一、實驗裝置的基本配置
1 、交流電源（帶有漏電保護措施）：提供三相交流電源（ 380V ）
2 、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3 、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4 、電磁調速異步電動機：實驗臺裝有 5 臺電磁調速異步電動機
5 、故障開關箱：設有 25 個故障開關。
6 、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1 、學生熟悉常用低壓電器的結構和原理
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3 、提高學生的動手能力的技能操作水平。
4 、通過對機床故障排除，完成機床常見故障的排除
5 、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1 、輸入電源：三相四線制 380V 交流電源。
2 、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3 、工作環境：溫度 -10 0 -+40 0 C 。
4 、整機功耗：＜ 2KW
四、實驗臺電器配置清單：
序號 |
代號 |
元件名稱 |
數量 |
用途 |
1 |
M1 |
電動機 |
1 |
砂輪電動機 |
2 |
M2 |
電動機 |
1 |
工作臺轉動電動機 |
3 |
M3 |
電動機 |
1 |
工作臺移動電動機 |
4 |
M4 |
電動機 |
1 |
麿頭升降電動機 |
5 |
M5 |
冷卻泵電動機 |
1 |
傳動冷卻泵 |
6 |
KM1 |
交流接觸器 |
1 |
控制 MIY- △起動 |
7 |
KM2 |
交流接觸器 |
1 |
控制 MIY- △起動 |
8 |
KM3 |
交流接觸器 |
1 |
臺面快轉控制 |
9 |
KM4 |
交流接觸器 |
1 |
臺面慢轉控制 |
10 |
KM5 |
交流接觸器 |
1 |
臺面右行控制 |
11 |
KM6 |
交流接觸器 |
1 |
臺面左行控制 |
12 |
KM7 |
交流接觸器 |
1 |
麿頭下降控制 |
13 |
KM8 |
交流接觸器 |
1 |
麿頭上升控制 |
14 |
KM9 |
交流接觸器 |
1 |
控制冷卻泵電動機 |
15 |
KA1 |
中間斷電器 |
1 |
零壓保護 |
16 |
KA2 |
中間繼電器 |
1 |
充、退磁控制 |
17 |
KT |
時間繼電器 |
1 |
控制 M1 電動機 |
18 |
FR1 |
熱繼電器 |
1 |
控制 M1 過載 |
19 |
FR2 |
熱繼電器 |
1 |
控制 M2 過載 |
20 |
FR3 |
熱繼電器 |
1 |
控制 M3 過載 |
21 |
FR4 |
熱繼電器 |
1 |
控制 M4 過載 |
22 |
FR5 |
熱繼電器 |
1 |
控制 M5 過載 |
23 |
FU1 |
熔斷器 |
1 |
M2短路保護 |
24 |
FU2 |
熔斷器 |
1 |
M3、 M4 、 M5 短路保護 |
25 |
FU3 |
熔斷器 |
1 |
短路保護 |
26 |
FU4 |
熔斷器 |
1 |
照明短路保護 |
27 |
FU5 |
熔斷器 |
1 |
指示燈短路保護 |
28 |
QS1 |
轉換開關 |
1 |
電源總開關 |
29 |
SQ1 |
轉換開關 |
1 |
選擇工件轉速 |
30 |
SA2 |
轉換開關 |
1 |
冷卻泵電動機開關 |
31 |
SA3 |
轉換開關 |
1 |
照明開關 |
32 |
SB1 |
停止開關 |
1 |
控制線路部停按鈕 |
33 |
SB2 |
起動開關 |
1 |
零壓保護 |
34 |
SB3 |
起動開關 |
1 |
控制 M1 電機 |
35 |
SB4 |
停止開關 |
1 |
控制 M1 電機 |
36 |
SB5 |
起動開關 |
1 |
控制 M3 電機 |
37 |
SB6 |
起動開關 |
1 |
控制 M3 電機 |
38 |
SB7 |
起動開關 |
1 |
控制 M4 電機 |
39 |
SB8 |
起動開關 |
1 |
控制 M4 電機 |
40 |
SB9 |
起動開關 |
1 |
充退磁控制 |
41 |
SQ1 |
行程開關 |
1 |
行程開關 |
42 |
SQ2 |
行程開關 |
1 |
|
43 |
SQ3 |
行程開關 |
1 |
五、主要技術參數：
1 、輸入電源： AC380V±% （三相四線） 50HZ
2 、故障考核 21 項
3 、工作環境：溫度 -10 0 C±4
4 、功率： 1.5kw
六、故障實驗
本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有 12 項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測?！?
七、故障分析：
1 、故障點 G1 控制 M1 電機的起動和停止
2 、故障點 G2 控制 M2 電機運轉
3 、故障點 G3 控制 M3 電機運轉
4 、故障點 G4 控制 M4 電機運轉
5 、故障點 G5 控制 M5 電機的運行
6 、故障點 G6 控制主控變壓器失電，整個控制電路不能起動
7 、故障點 G7 控制整個 110V 控制電路
8 、故障點 G8 控制 KA1 不能吸合
9 、故障點 G9 控制 KT 繼電器吸與合，使 Y － Δ 電機起動與否
10 、故障點 G10 控制 KM2 繼電器不能起動。
11 、故障點 G11 控制 KM1 不能起動。
12 、故障點 G12 它控制 KM3 的通與斷。
13 、故障點 G13 它控制著 KM4 繼電器的通與斷
14 、故障點 G14 它控制著 KM5 繼電器的通與斷
15 、故障點 G15 它控制著 KM6 繼電器的通與斷
16 、故障點 G16 它控制著 KM7 繼電器的通與斷
17 、故障點 G17 它控制著 KM8 繼電器的通與斷
18 、故障點 G18 它控制著 KM9 繼電器的通與斷
19 、故障點 G19 它控制著 KA2 繼電器的通與斷
20 、故障點 G20 它控制著 HL1 指示燈
21 、故障點 G25 它控制著 EL 照明燈
。
