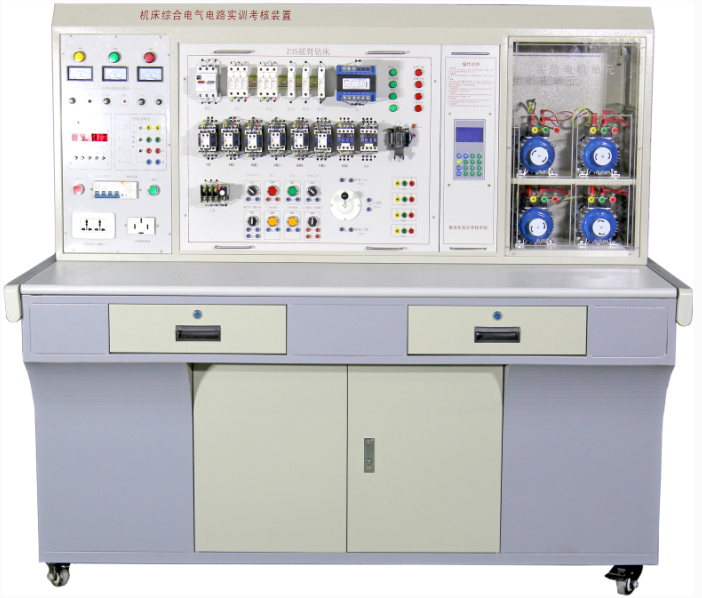

JGJC-281智能型四合一機床電氣控制技能實訓考核鑒定裝置
機床電氣控制實訓設備是按照勞動和社會保障部頒發的 " 工人等級標準 " 和 " 職業技能鑒定 " 規范要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。
機床電氣控制實訓裝置產品特點：
● 智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓臺進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
● 公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到 " 鐵面無私 " 。
● 裝置采用積木式結構，學校可根據實訓考核的側重點選擇相應的機床電路掛箱，做到一臺裝置可以進行多種機床電路實訓考核，且根據以后教學情況的變化而增購掛箱，設備永不淘汰。
● 實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、各類機床電路工作原理。
● 所有的元器件都安裝在面板正面，可直觀地看到它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。
● 裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
★一、實驗室遠程管理系統軟件
1 ）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2 ）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、 16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、 128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共 192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3 ）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4 ）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
5 ）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6 ）用戶可以實現單機操作考核和聯網考核。
二、適用范圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1 、 X62W 型萬能銑床電氣技能實訓考核
2 、 T68 臥式鏜床電路技能實訓考核
3 、 Z3040 搖臂鉆床電路技能實訓考核
4 、 M7130 平面磨床電氣技能實訓考核每個電路均設有 17-25 個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1 、一臺裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2 、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3 、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。
四、技術性能
1 、輸入電源：三相四線～ 380V±10% 50Hz
2 、溫度： -5℃ ～ +40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1500mm×700mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1 、主控功能板
（ 1 ）三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
（ 2 ）設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（ 3 ）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與復位功能。
（ 4 ）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（ 5 ）設有 380V 和 220V 插座，為外部?jī)x器提供工作電源。
2 、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到面板上，通過專用安全導線與實訓考核電路掛箱連接。
（二） X62W 萬能銑床電路技能實訓考核裝置故障點設置一覽表：
：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
冷卻泵不能啟動 |
13 |
進給電機不能正轉 |
2 |
主軸、進給均不能啟動 |
14 |
工作臺不能向上或向后進給 |
3 |
主軸無變速?zèng)_動 |
15 |
圓形工作臺不能工作 |
4 |
主軸停止制動不正常 |
16 |
非圓工作臺不能向右進給 |
5 |
主軸電機不能啟動 |
17 |
非圓不能上下（或前后）進給，不能快進 |
6 |
主軸停止不能制動 |
18 |
不能上下（或前后）進給 |
7 |
主軸不能啟動 |
19 |
不能向下（或前）進給 |
8 |
進給電機不能啟動 |
20 |
進給電機不能反轉 |
9 |
進給變速無沖動，圓形工作臺不能工作 |
21 |
只能一地快進操作 |
10 |
工作臺不能左右進給 |
22 |
不能快進 |
11 |
非圓工作臺不工作 |
23 |
電磁閥不動作 |
12 |
工作臺不能向左進給 |
24 |
進給電機不轉 |
（二） T68 臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
機床不能啟動 |
14 |
主軸電機不能正轉 |
2 |
主軸正轉不能啟動 |
15 |
主軸只有點動控制 |
3 |
主軸正轉不能啟動 |
16 |
主軸電機不能正轉 |
4 |
主軸正轉不能啟動 |
17 |
主軸電機不能反轉 |
5 |
主軸正轉不能啟動 |
18 |
主軸正轉工作不正常 |
6 |
主軸正轉不能啟動 |
19 |
主軸低速不能工作 |
7 |
主軸正轉不能啟動 |
20 |
主軸反轉工作不正常 |
8 |
主軸正轉不能啟動 |
21 |
主軸高速不工作 |
9 |
主軸不能工作 |
22 |
快速電機不能正轉 |
10 |
主軸無高速 |
23 |
快速電機不能正轉 |
11 |
主軸停止無制動 |
24 |
快速電機不能反轉 |
12 |
主軸變速無沖動 |
25 |
快速電機不轉 |
13 |
變速?zèng)_動工作不正常 |
三） Z3040 搖臂鉆床電路技能實訓考核裝置故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
機床不工作 |
11 |
立柱不能松開 |
2 |
機床不工作 |
12 |
立柱不能松開 |
3 |
主軸電機不能啟動 |
13 |
主軸箱不能保持松開 |
4 |
主軸電機不能啟動 |
14 |
主軸箱不能松開 |
5 |
搖臂不能上升 |
15 |
機床不能啟動 |
6 |
搖臂不能上升 |
16 |
冷卻泵不能啟動 |
7 |
搖臂不能下降 |
17 |
照明燈不亮 |
8 |
搖臂不能下降 |
18 |
主軸不工作 |
9 |
立柱不能夾緊 |
19 |
立柱夾緊電機不工作 |
10 |
立柱不能夾緊 |
20 |
搖臂不能升降 |
四） M7130 平面磨床電氣技能實訓考核掛箱故障點設置一覽表：
故障編號 |
故障現象 |
故障編號 |
故障現象 |
1 |
機床無法啟動 |
15 |
電磁吸盤不能工作 |
2 |
液壓泵電動機無法啟動 |
16 |
電磁吸盤控制不能自鎖 |
3 |
液壓泵電動機無法啟動 |
17 |
電磁吸盤不能進行充磁 |
4 |
液壓泵電動機無法啟動 |
18 |
電磁吸盤不能進行充磁 |
5 |
液壓泵電動機和砂輪電動機都無法啟動 |
19 |
電磁吸盤不能退磁 |
6 |
砂輪電動機無法啟動 |
20 |
電磁吸盤不能退磁 |
7 |
砂輪電動機無法啟動 |
21 |
電磁吸盤不工作 |
8 |
砂輪電動機控制無自鎖 |
22 |
電磁吸盤不工作 |
9 |
砂輪電動機無法啟動 |
23 |
液壓泵、砂輪電動機不能工作 |
10 |
砂輪電動機無法啟動 |
24 |
電磁吸盤不能退磁 |
11 |
砂輪架無法上升 |
25 |
電磁吸盤不能工作 |
12 |
砂輪架無法上升 |
26 |
液壓泵不工作 |
13 |
砂輪架無法下降 |
27 |
砂輪不工作 |
14 |
砂輪架無法下降 |
28 |
砂輪不能下降 |
。
