JGJCWKX機床網孔配線實訓裝置
一、 概述
機床網孔配線實訓臺”適用于大、中專職業類院校、技工學校的《電工技能訓練》、《電力拖動控制線路與技能訓練》、《高級維修電工技能鑒定》和《機床控制電路技能訓練》等實訓教學。
機床網孔配線實訓臺”是為適應職業教育和實際操作培訓的要求 , 操作安全、規范，使用靈活，牢固、耐用，美觀大方，富有現代感。特殊模具的工業型材，結構科學、外形美觀。
該裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工技能考核鑒定的設備。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，是本設備的特點。

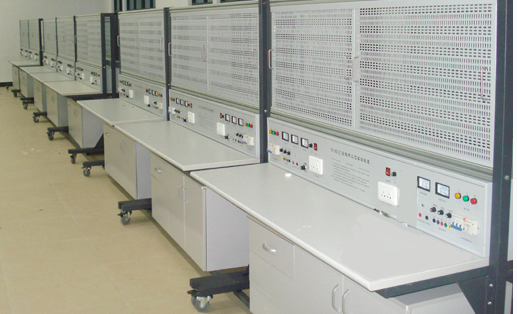

機床網孔配線實訓臺
二、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜、凳子等組成。
1、實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以 30mm × 30mm 成型方鋼作為設備主要框架材料；
2、實訓屏、底盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條 35mm × 35mm 鋁合金型材及滑槽組成網孔板固定機構；
3、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
4、實訓桌桌面采用 25mm 麻灰色高密度層壓板封邊特制，實訓桌桌面材料具有良好的防火、防水、耐磨、絕緣等性能，有效提高絕緣等級；實驗桌底部裝有至少 4 個導向輪，方便實訓臺架移動和固定；
5、實訓儲物柜采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料。
6、每個工位配置絕緣板。
7、凳子 每個實驗臺配兩個塑料圓凳。
三、設備技術指標
1、 外型：整體尺寸約 1632mm × 750mm × 1638mm ；
2、 實訓臺架的材料：鋼板、鋁合金結構；
3、 電源： 1) 輸入：三相 AC 380V ± 10% 50HZ 三相五線； 2) 固定交流輸出：三相五線 380V 接插式 2 組、 220V 接插式 2 組、 220V 插座式 4 組 3) 可調直流輸出： 0 ～ 24V/2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）；
4、 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5、 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤ 30mA 。
6、 兩組電源相互獨立，互不干擾。

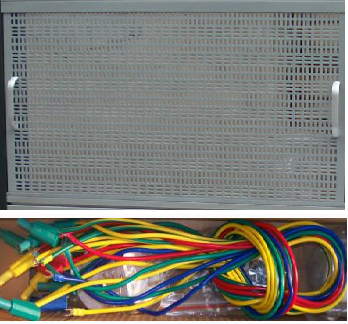

7、 不銹鋼網孔板 : 數量 2 塊 , 規格： 700 × 600mm 。 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級。
機床網孔配線實訓臺
8、 實驗說明書 : 數量 1 套 , 指導學生實訓 .
9、 實訓用線 1 套 . （需滿足實驗內容，而標準配套）
四、本設備可完成的典型實訓項目
1.基本技能訓練
（ 1 ）常用工具的使用與識別
（ 2 ）電工識圖訓練
（ 3 ）電工布線工藝
（ 4 ）常用導線的鏈接和絕緣層的恢復
（ 5 ）萬用表的使用與讀數
（ 6 ）配電板安裝
（ 7 ）室內配線
2.照明電路
（ 8 ）日光燈電路安裝
（ 9 ）白熾燈電路安裝
（ 10 ）兩地控制一盞燈電路安裝
（ 11 ）室內照明電路安裝
（ 12 ）觸摸開關電路連線
（ 13 ）聲光控制演示開關電路接線
（ 14 ）人體感應延時開關電路接線
3.儀表電路
（ 15 ）單相電度表直接接線電路安裝
（ 16 ）單相電度表經電流互感器接線的電路安裝
（ 17 ）交流電壓的測量
（ 18 ）直流電壓的測量
（ 19 ）電流表的安裝
（ 20 ）電壓表的安裝
（ 21 ）電阻的測量
22 ）三相四線有功功率電度表直接接線的電路安裝
（ 23 ）三相四線有功功率電度表經電流互感器接線的電路安裝
（ 24 ）電流互感器電路
（ 25 ）兆歐表的使用
（ 26 ）鉗型電流表的使用
4、電氣控制電路
（ 27 ）常用開關繼電器的拆裝
（ 28 ）交流接觸器的拆裝
（ 29 ）交流接觸器的拆裝
（ 30 ）單相電容運轉電動機接線
（ 31 ）三相異步電動機直接啟動
（ 32 ）三相異步電動機點動控制
（ 33 ）三相異步電動機自鎖控制
（ 34 ）三相異步電動機兩地控制
（ 35 ）三相異步電動機接觸器聯鎖正反轉控制
（ 36 ）三相異步電動機雙重聯鎖正反轉控制
（ 37 ）三相異步電動機延時自動正反轉控制
（ 38 ）雙電機手動順序啟動控制
（ 39 ）雙電機自動順序啟動控制
（ 40 ）延時啟?？刂?
（ 41 ）三相異步電動機手動 Y/ △啟動控制
（ 42 ）三相異步電動機自動 Y/ △啟動控制
（ 43 ）三相異步電動機能耗制動
（ 44 ）三相異步電動機可逆雙向能耗制動
（ 45 ）三相異步電動機反接制動
（ 46 ）三相異步電動機自往返控制
（ 47 ）三相異步電動機帶點動正反轉控制
（ 48 ）三相異步電動機帶點動自往返控制
（ 49 ）三相異步電動機串電阻降壓啟動手動控制
（ 50 ）三相異步電動機串電阻降壓啟動自動控制
（ 51 ）三相異步電動機串電阻降壓啟動反接制動控制
5、機床電氣控制電路
（ 52 ）電動葫蘆電氣控制
（ 53 ） CA6140 型車床控制電路
（ 54 ） Z3040 型搖臂鉆床電氣控制電路
（ 55 ） X62W 型萬能銑床電氣控制電路
6、其它電機控制電路
（ 56 ）雙速電機手動切換控制
（ 57 ）雙速電機自動切換控制
（ 58 ）并勵直流電動機電樞回路串電阻啟動與調速
（ 59 ）直流電動機能耗制動的控制線路
（ 60 ）直流電動機反接制動的控制線路
五、每臺設備的配置
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
實訓臺及實驗屏 |
臺 |
1 |
外形尺寸約為： 1632mm×750mm×1638mm ； |
2 |
電氣元件 |
套 |
2 |
見電氣元件清單 |
3 |
實訓電機 |
臺 |
1 |
三相異步電動機（ 380V ，單速帶離心開關） |
臺 |
1 |
三相雙速異步電動機 |
||
4 |
實訓用線 |
套 |
1 |
|
5 |
網孔板 |
塊 |
2 |
尺寸約為： 700×600mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
6 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
7 |
學生凳 |
個 |
2 |
圓凳 |
六、本實訓室配置設備清單
序號 |
名稱 |
單位 |
數量 |
1. |
數字萬用表 |
臺 |
10 |
2. |
焊槍 |
把 |
10 |
3. |
熱風機 |
把 |
2 |
4. |
吸錫器 |
把 |
10 |
5. |
剝線鉗 |
把 |
10 |
6. |
偏口鉗 |
把 |
10 |
1臺設備配置電氣元件兩套清單
序號 |
名稱 |
型號與規格 |
單位 |
數量 |
備注 |
1 |
三相漏電開關 |
DZ47LE-32-16A |
只 |
2 |
|
2 |
三相熔斷器 |
RT18-32 |
只 |
10 |
|
3 |
交流接觸器 |
CJX2-2510220V380V |
只 |
8 |
|
4 |
輔助觸頭 |
F4-22 |
只 |
8 |
2常開 2 常閉 |
5 |
按鈕 |
LA4-3h |
只 |
4 |
|
6 |
時間繼電器 |
JSP14P |
只 |
4 |
|
7 |
熱繼電器 |
JR32-20 |
只 |
4 |
|
8 |
行程開關 |
LX19-131 |
只 |
8 |
|
9 |
大功率電阻 |
Zx2-2/0.7 |
只 |
6 |
5A、 7 歐 |
10 |
整流二極管 |
2CZ30 |
只 |
8 |
30A600V |
11 |
綜合支架 |
內置按鈕 4 只、指示燈 4 只、急停 1 只、轉換開關 1 只， LS2-22 只、 3 只大功率電阻 |
只 |
2 |
|
12 |
接線端子 |
TB1520 |
個 |
2 |
|
13 |
線槽 |
若干 |
滿足設備安裝和實習項目要求 |
。
