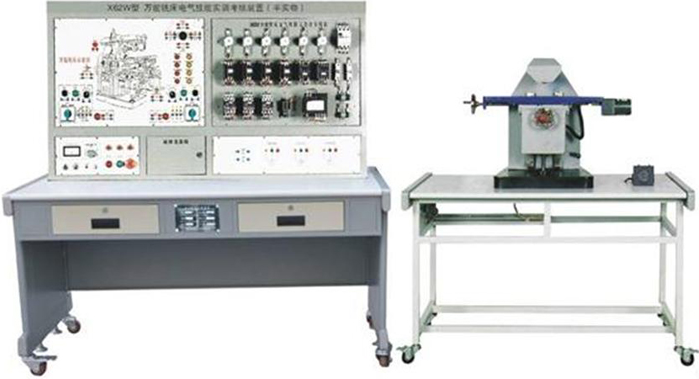

JG-X62W型萬能銑床電氣技能實訓考核裝置（半實物)
X62W型萬能銑床電氣技能實訓考核裝置 ” 是在原 “jg-X62W 型萬能銑床電氣技能實訓考核裝置 ” 的基礎上進行改造升級，它增加了 X62W 型萬能銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核
一、功能特點
1. X62W型萬能銑床半實物仿真模型是參照實際 X62W 型萬能銑床的尺寸按一定比例縮小的設計；
2. 本套裝置電氣部分的操作，能實現 X62W 型萬能銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有 32 個開關，通過撥動故障開關可設置相應的故障點。
二、技術性能
1. 輸入電源：三相四線～ 380V±10% 50Hz
2. 工作環境：溫度 -10 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃），海拔＜ 4000m
3. 裝置容量：＜ 0.2kVA
4. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s
5. 控制屏尺寸： 1410mm×725mm×1535mm
6. 半實物模型桌子尺寸： 1268mm×723mm×798mm
7. X62W萬能銑床模型尺寸： 900mm×300mm×370mm
8. 工作臺縱向移動行程： 130mm
9. 工作臺垂直移動行程： 30mm
10. 工作臺橫向移動行程： 50mm
三、設備配置
序號 |
名 稱 |
數 量 |
備 注 |
1 |
X62W型 萬能銑床電氣技能實訓考核裝置 |
1臺 |
|
2 |
X62W萬能銑床半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
四、實訓項目與目的
1. 熟悉常用低壓電器的機構、原理
2. 通過觀察機床模型的運動，了解機床的實際運動
3. 了解機床電器控制的原理及各種保護裝置
4. 掌握機床中常見故障的排除方法
五、故障點設置一覽表
故障編號 |
故障現象 |
1 |
冷卻泵電機不能啟動 |
2 |
主軸、進給均不能啟動 |
3 |
主軸無變速沖動 |
4 |
主軸停止制動不正常 |
5 |
主軸電機不能啟動 |
6 |
主軸停止不能制動 |
7 |
主軸不能啟動 |
8 |
進給電機不能啟動 |
9 |
進給電機不能啟動 |
10 |
進給電機不能啟動 |
11 |
進給變速無沖動，圓形工作臺不能工作 |
12 |
工作臺不能左右進給 |
13 |
工作臺不能左右進給 |
14 |
非圓工作臺不工作 |
15 |
工作臺不能向左進給 |
16 |
進給電機不能正轉 |
17 |
工作臺不能向上或向后進給 |
18 |
圓形工作臺不能工作 |
19 |
圓形工作臺不能工作 |
20 |
非圓工作臺不能向右進給 |
21 |
非圓不能上下（或前后）進給，不能快進 |
22 |
不能上下（或前后）進給 |
23 |
不能向下（或前）進給 |
24 |
進給電機不能反轉 |
25 |
只能一地快進操作 |
26 |
只能一地快進操作 |
27 |
不能快進 |
28 |
電磁閥不動作 |
29 |
進給電機不轉 |
30 |
主軸電機不轉 |
。
