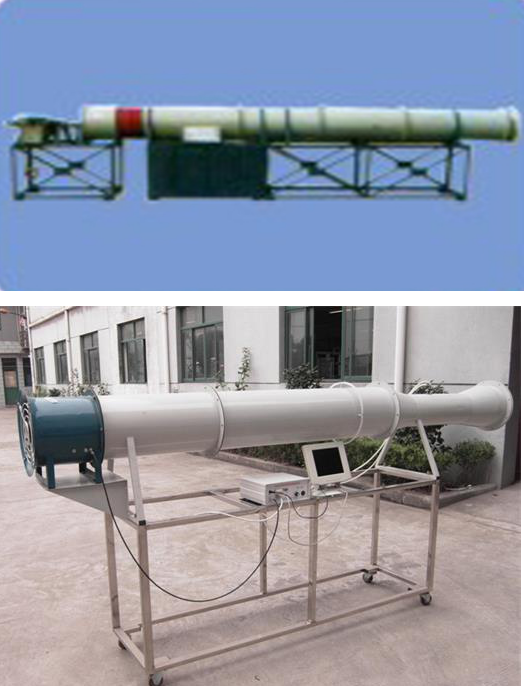

JG•JGLZF —29軸流式風機風室性能實驗臺
一、 功能：
本實驗臺（教學實驗用）是根據國際 GB － 1236 —85《通風機空氣動力性能實驗方法》設計制造的。進行被測風機的氣動性能： P 0－ Q ， P st－ Q ， n in － Q , n － Q 和 N － Q 曲線，以及風機的無因次曲線： Y 0 － F 、 Y st － F 、 n in － F 曲線，并可換算出指定條件下風機的參數。功率及壓力信號由巡檢儀顯示并帶有微機接口。
二、配置：
實驗風管、整流柵、被測風機葉輪、電機、調節(jié)風閥、畢托管、測壓壓力傳感器、電控箱、（巡檢儀、數顯電流、數顯電壓）、支架。
三、技術參數：
電流變化范圍： 0－0.6A 測量壓力：0－0.9KPa
電源：三相四線 /380V 功率：2.2～2.8KW
外形尺寸： 4500×600×1300（㎜）
重量： 190㎏
工作環(huán)境：常溫
軸流式風機性能實驗臺
產品型號： JGL － 599R
外形尺寸： 3600×500×1200mm
主要用途：可測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。
主要配置：不銹鋼實驗臺架、 7 寸液晶顯示屏、控制箱、集流器、節(jié)流閥門、整流柵、測試風管、被測風機、電動機。
風機技術參數：
型號： T35-11
電機功率： 0.09KW
主軸轉速： 1450 r/min
全壓： 48Pa
電壓： 220V
風量： 1464m3/h
電源頻率： 50Hz
。
