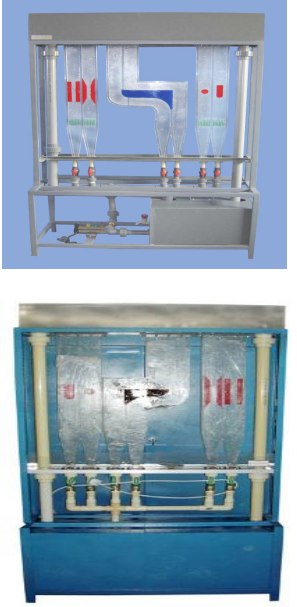

JG•JGLXW —11 旋渦儀
一、 功能：
本實驗采用二相流原理，利用吸入的空氣流線， 觀察渠管道流的流動圖形、有卡門渦街，彎道二次流及突擴、突縮的流線變化等。
二、配置：
供水箱、供水泵、上水閥、實驗管道（三組）、回流水箱、回水管、放水閥、實驗本體支架。
三、技術參數：
流量： 4m³/h 揚程：11m
電源：單相 /220V 功率：120W
外形尺寸： 1100×400×1850（㎜）
重量： 80㎏
工作環境：常溫
旋渦儀
外形尺寸： 1000×420×2000mm
工作電壓： 220V 功率： 370W
主要用途：演示流體流經橋墩、圓柱體、直角彎道、圓角彎道和突縮、突擴及漸縮、漸擴管道時漩渦區的變化，并可觀察到典型的卡門漩渦。
主要配置：循環水箱；水泵；溢流槽；扁氺槽及工件；鋼制角鐵支架；銅閥門調節組。
