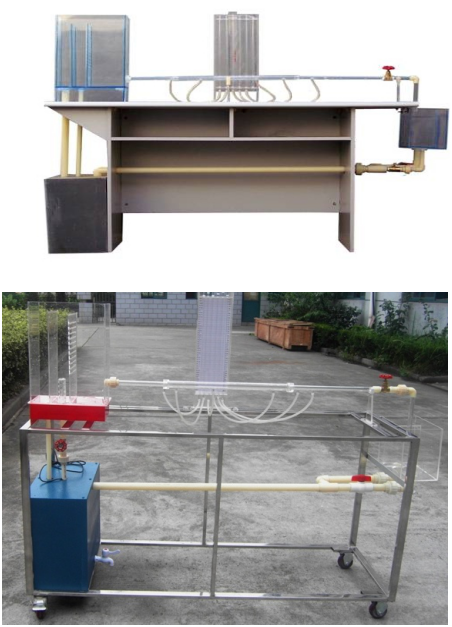

JG•JGLJB—04局部阻力系數測定實驗臺
一、功能：
本實驗可測定：三種局部管件突擴、突縮和閥門在流經管路時的局部阻力系數。
二、配置：
恒壓水箱、壓差板、測點、供水箱、供水泵、實驗管、計量水箱、回水管、實驗桌等。
三、技術參數：
流量： 3500L/h 揚程：4.5m 壓差：±600mm
電源：單相 /220V 功率：50W
外形尺寸： 1800×600×1400（㎜）
重量： 40㎏
工作環境：常溫
局部阻力系數測定實驗臺
產品型號： JGL － 582B
外形尺寸： 1800×550×1500mm
工作電壓： 220V 功率： 200W
主要用途：以閥門作為管道中局部阻力 ( 或以突擴、突縮 ) 為對象，用測壓計測量水在管路中流動時閥門前后相應各點的壓力差，掌握測試計算局部阻力系數的方法。主要配置：儲水箱，有機玻璃實驗管段；取壓管；閥門；測壓板；調節閥；回水箱；計量箱；回水管 ；移動式不銹鋼實驗臺。
局部阻力系數測定實驗臺
外形尺寸： 1800×550×1500mm
工作電壓： 220V 功率： 200W
主要用途：以閥門作為管道中局部阻力 ( 或以突擴、突縮 ) 為對象，用測壓計測量水在管路中流動時閥門前后相應各點的壓力差，掌握測試計算局部阻力系數的方法。主要配置：儲水箱，三種不同管徑的實驗管段；取壓管；閥門；測壓板；調節閥；回水箱；計量箱；回水管 ；實驗桌。
。
