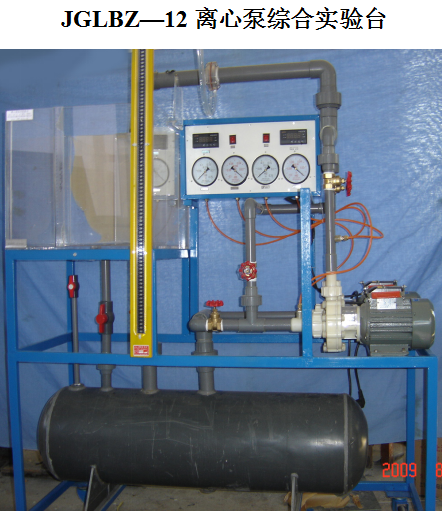

JG•JGLBZ—12 離心泵綜合實驗臺
一、 功能：
本實驗臺可測定：泵特性曲線（ H— Q 曲線、 N—Q 曲線、 n —Q 曲線）實驗；泵汽蝕余量實驗；泵串并聯實驗。
二、配置：
防腐水泵（泵 Ⅰ、泵Ⅱ ）、有機玻璃計量水箱、 PVC 壓力容器罐、真空壓力表、壓力表、孔板流量計、測壓計、電控箱、電機功率由智能儀表顯示、 UPVC 管路及局部構配件、銅質閥門、支架、可移動帶剎車腳輪。
三、技術參數：
測量壓力： 0－0.25mPa
測量真空表：－ 0.1mPa
水泵流量： 4m³/h 水泵揚程：11 m
電流變化范圍： 0－0.35A
電源：單相 /220V 功率：0.75KW×2
外形尺寸： 1450×500×1775（㎜）
重量： 80㎏
工作環境：常溫

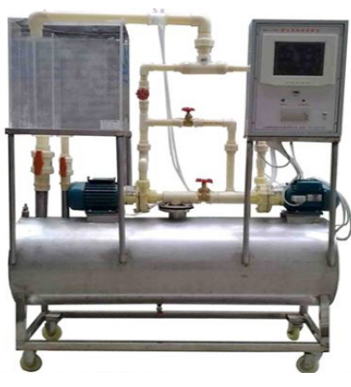

離心泵綜合試驗臺
產品型號： JGL － 585R
外形尺寸： 1450×550×1800mm
工作電壓： 220V 功率： 750W
轉速測試主要用途：做水泵特性、水泵汽蝕和水泵的串、并聯試驗。
主要配置：兩臺實驗水泵；流量傳感器、壓力傳感器、溫度傳感器、回水箱、 ABS 串、并連管路、銅閥門、控制箱、 7 寸液晶顯示屏、 304 不銹鋼實驗臺等。
離心泵參數：
最大流量： 4.5m3/h
最大揚程： 11m
泵進口管管徑 d ： 32mm
電機額定功率： 750W
電機額定轉速： 2840 轉 / 分
所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。配品牌電腦 1 臺
離心泵綜合試驗臺
產品型號： JGL － 585
外形尺寸： 1450×550×1800mm
工作電壓： 220V 功率： 750W
轉速測試主要用途：做水泵特性、水泵汽蝕和水泵的串、并聯試驗。
主要配置：兩臺實驗水泵；正負壓力表；孔板流量計；壓差計；回水箱；標定計量箱、 ABS 串、并連管路、銅閥門、控制箱等。
離心泵參數：
最大流量： 4.5m3/h
最大揚程： 11m
泵進口管管徑 d ： 32mm
電機額定功率： 750W
電機額定轉速： 2840 轉 / 分
。
