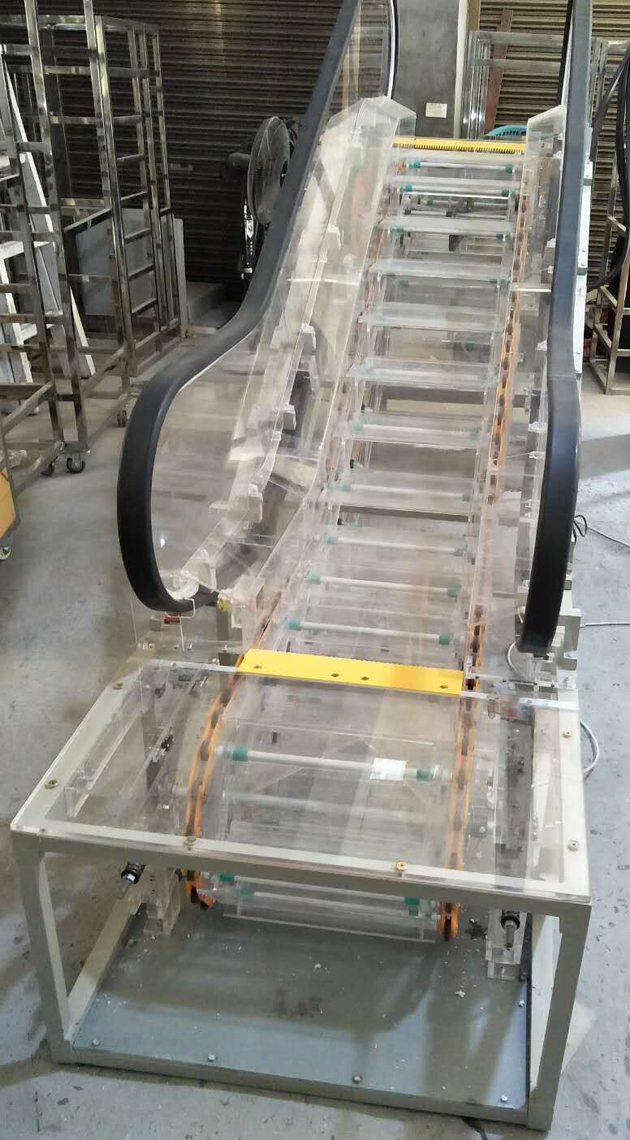

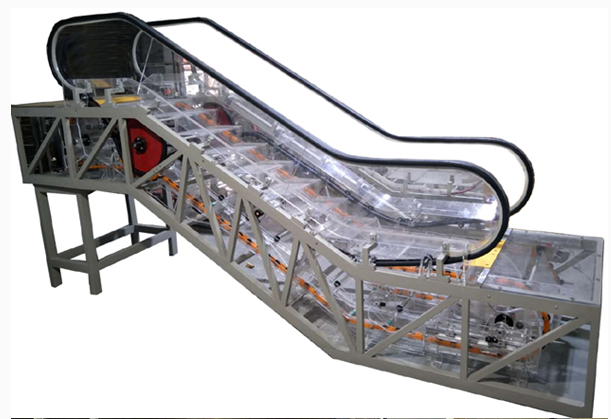

透明教學自動扶梯教學模型



JGASFT-08B 透明教學自動扶梯教學模型

一、自動扶梯教學模型概述

透明教學自動扶梯模型，適用于職業院校、中職院校電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。扶梯模擬實訓裝置采用優質方管焊接密紋噴塑組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。

二、自動扶梯教學模型技術參數

1、輸入電源：三相四線（或三相五線） AC380V ± 10% ，工頻 50Hz ；

2、工作環境：環境溫度范圍為 -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）；

3、整機容量：≤ 2.5kVA ；

4、扶梯尺寸： 3700mm （長）× 850mm （寬）× 1500mm （高）；

5、提升高度： 300mm ；

6、控制方式： PLC 或微機控制。

7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

8、整體重量： 400kg

三、自動扶梯教學模型配置清單

序號	名稱	主要技術指標	數量	單位	備注
1	扶梯桁架	材料：鐵質密紋噴塑	1	套	平臺周圍設有扶手
2	金屬桁架	材料：鐵質密紋噴塑	1	套	含梯路導軌
3	驅動主機	額定電壓： AC380 ；額定電流 3.7A ，電機功率： 1.5KW ；減速比： 30 ： 1 ，制動電壓 DC99V 。	1	套	含電機、減速箱、制動器
4	驅動鏈	節距： 120mm ；	2	條
5	梯級	亞克力板	1	套
6	梯級傳動鏈	亞克力板	2	條
7	張緊裝置	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；	1	套
8	扶手帶	黑色，橡膠	2	條
9	扶手帶摩擦輪	橡膠	2	個
10	扶手導軌	金屬導軌和滾動軸承尼龍導輪組成；	2	套
11	扶手玻璃	材料：有機玻璃；厚度： 10mm ；	1	套
12	圍裙板	表面材質：有機玻璃；	1	套
13	控制柜	采用可編程 PLC 或微機控制系統	1	套
14	樓層板	表面材質：有機玻璃；	1	套
15	扶梯安全開關	常用安全保護回路開關	1	套
16	實訓工具	日常使用	1	套	詳見工具清單
17	配套資料	電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等，說明書包括安裝說明、機械維保說明以及用戶使用手冊	1	套

動扶梯模型配套工具清單

序號	名稱	型號 / 規格	數量	單位
1	卷尺	3m	1	把
2	萬用表	MF47型	1	只
3	內六角扳手（組套）	BM-C9	1	套
4	梅花開口兩用扳手	10	1	把
5	梅花開口兩用扳手	13	1	把
6	T型六角扳手	5mm	1	把
7	開口扳手	8～ 10	1	把
8	開口扳手	12～ 14	1	把
9	一字穿心螺絲批	5× 75	1	把
10	十字穿心螺絲批	2× 75	1	把
11	工具箱	中號	1	只
12	尖嘴鉗	6寸	1	把
13	斜口鉗	5寸	1	把
14	活扳手	300× 36	1	把
15	鋼板尺	300mm	1	把

四、自動扶梯模型實訓項目

1、認識自動扶梯的組成結構名稱及作用（漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等）。

2、認識自動扶梯安裝保護裝置的作用、安裝位置、檢修。

3、自動扶梯的基本安全操作與使用；

4、梯級的拆裝操作；

5、梳齒板的調整；

6、扶手帶的張緊的調整；

7、梯級鏈張緊的調整；

8、驅動鏈的調整；

9、制動器的調整；

10、維護保養前的基本安全知識操作與；

11、日常維護保養；

12、自動扶梯緊急救援；

13、自動扶梯安全回路故障查找及排除；

14、自動扶梯安全監控電路故障查找及排除；

15、自動扶梯動力電路故障查找及排除；

16、自動扶梯控制電路故障查找及排除。

。
