電梯控制線路實訓考核設備

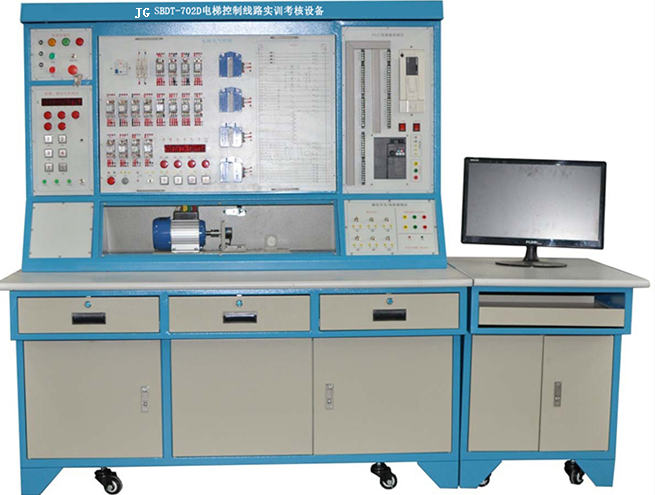

JGSBDT-702D電梯控制線路實訓考核設備

一、設備概述：

JGSBDT-702D 電梯控制線路實訓考核裝置，是根據勞動部對 " 電梯維修工 " 及 " 維修電工 " 相關標準設計而成，符合《現代電梯構造與使用》、《電梯安裝與維修》等流行教材中的知識要點，尤其是對控制線路方面的，采用多種模塊設計，可靈活改變電路形式以便達到教學目的。 SBDT-702D 電梯控制線路實訓考核裝置的電路采用模塊化設計，內容包括平層電路、門機電路、曳引機電路等，并配備了開放性的實訓模塊，學員可以通過自行接線達到電梯控制線路實操的目的，但可以通過傳統的繼電線路控制電梯，而且可以通過現代控制技術 PLC 應用，使學員的控制技能更上一個臺階。由于采用了模化的設計，升級和擴展變得十分容易方便，該套設備還能不斷更新增加新的控制線路，和控制系統，變頻器技術、單片機控制技術都能在此套設備上得意應用，真正實現了切合實際、操作便捷、擴展容易、技術先進的實訓與考核。

二、設備結構：
桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用 25mm 厚高密度纖維板外貼進口防火板， PVC 截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：實訓屏分上下兩部分，上部分掛箱（模塊）空位，以及 PLC ，公用按鍵指示燈板，漏電開關；下部分是門機系統模擬控制區和三相電機，操作過程及結果直觀移動，并設置了門機減速開關位置調節，并且控制端都以插線端子的形式引出，方便學員實訓。
實驗?zāi)K：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 " 隱形螺釘 " 固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用 " 碰珠式 " 設計模塊安放區，使操作更加方便，固定更加牢固。提供通用市電電源接頭，方便老師帶到其他地點演示操作。
實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。
三、實訓考核項目：
電梯線路控制實訓
1 、門機線路控制實訓
2 、門機線路原理圖與線路工作同步演示
3 、門機線路換速延時原理及調節
4. 安全觸板線路實訓
5 、關門減速、加速物理定位調節實訓
6 、開門減速、加速物理定位調節實訓
7 、關門減速、加速電路調速實訓
8 、開門減速、加速電路調速實訓
9 、電梯運行線路控制實訓
10 、電梯平層原理實訓
11 、繼電線路控制實訓
12 、呼叫存儲電路原理
13 、平層開關實訓電路
14 、運行線路原理圖與線路工作同步演示
15 、樓層指示電路
16 、主電路控制實訓
17 、主電路原理圖與電路工作同步演示
18 、主電路換速實訓
19 、 PLC 控制門機線路實訓
20 、 PLC 控制電梯運行線路
21 、 PLC 控制主電路
電氣線路排故實訓
1 、門機線路排故與檢修（ 8 處故障）
2 、電梯運行線路排故與檢修（ 15 處故障）
3 、主控線路排故與檢修（ 12 處故障）
四、技術參數 ：
工作電源： AC380±5 ％（三相五線） 50Hz
額定功率： ≤ 0.8 KW
相對濕度： ≤ 85%
環境溫度：－ 10 ℃ ～ 40 ℃
外形尺寸： 2100×750×1620mm （帶電腦桌）
安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
三相電機： 380V 90W
直流電機： 24V DC 2A 20r/min
P L C ：三菱 FX2N － 48MR （帶 FX2N-8EYR ）
