JG FT- 750-2 型 自動扶梯教學模型實訓裝置（中小型）
一、設備概述
1. 自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2. 電氣控制采用西門 子 PLC 系統， 驅動采用變頻節能控制 ；
3. 整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1 、輸入電源：三相四線（或三相五線） AC380V ± 10% ，工頻 50Hz ；
2 、工作環境：環境溫度為 -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）；
3 、整機容量：≤ 2.5kVA ；
4 、模型尺寸： 3000 mm （長）× 770 mm （寬）× 1900 mm （高）；
5 、提升高度： 68 0mm ；
6 、梯級結構：寬 3 00mm ， ABS 注塑成型， 拆裝式結構
7 、運載能力： 20KG
8 、驅動方式： PLC 可編程控制，變頻節能起動 / 運行；
9 、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1 、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2 、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3 、自動扶梯的基本安全操作與使用；。 4 、梯級的拆裝操作；
5 、梳齒板的調整； 6 、梳齒前沿板的調整； 7 、扶手帶的張緊的調整；
8 、梯級鏈張緊的調整； 9 、驅動鏈的調整； 1 0 、扶梯防 逆轉 機械 實驗 ；
1 1 、上下部曳引鏈安全實驗 1 2 、主 機 斷鏈安全實驗

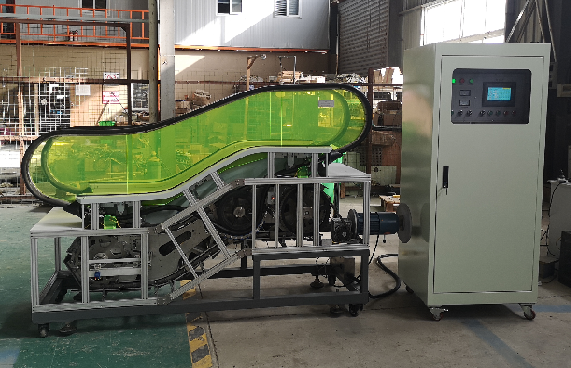

四、扶梯現場外形圖 ：
五、 驅 動鏈輪裝置
1 、 傳動齒輪采用 1 0mm 厚 鋁合金 板 材數控精加工而 成 ，精度高重量輕，不生銹，
2 、 梯級鏈條采用 1mm 厚不銹鋼 制作主，鋁制銷軸，傳動平穩，不起銹
六 、梯級（ 踏 板） 鏈 輪張緊裝置
采用 彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（ 踏 板） 等 相關部件的偏離 、 晃蕩 、 沖撞與噪聲。本 裝置 全部采用 鋁 合金板材制作。
七 、 扶 手 帶 驅動裝置
由 扶手 齒輪 、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
八 、曳引 裝置 （ 驅 動）
由 交流電機、專用減速器、制動器、手動盤車和傳動齒輪等 組成。
九、 扶梯防逆轉裝置（機械 加 光電 聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎動作從而使扶梯停止，反之亦然。同時 此功能具備手動 測試 操作功能。
十、配套工具清單 ：
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
1 |
卷尺 |
3m |
1 |
把 |
2 |
萬用表 |
MF47 |
1 |
只 |
3 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
4 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
5 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
7 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
8 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
9 |
T型六角扳手 |
5mm |
1 |
把 |
10 |
開口扳手 |
8～10 |
1 |
把 |
11 |
開口扳手 |
12～14 |
1 |
把 |
12 |
開口扳手 |
17～19 |
1 |
把 |
13 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
14 |
十字穿心螺絲批 |
5 ×75 |
1 |
把 |
15 |
工具箱 |
塑料大號 |
1 |
只 |
16 |
尖嘴鉗 |
8寸 |
1 |
把 |
17 |
斜口鉗 |
6寸 |
1 |
把 |
1 8 |
平口 鉗 |
8寸 |
1 |
把 |
1 9 |
活扳手 |
300×36 |
1 |
把 |
20 |
鋼板尺 |
300mm |
1 |
把 |
十一 、設備主要配置
配置 |
扶梯桁架 |
鋁合型材框架 |
||
拖動方式 |
西門 子s7/200 PLC 可編程， 變頻節能控制 |
|||
角度 |
35 度 |
|||
提升高度 |
3 00 mm |
|||
控制系統 |
通過光電感應檢測 ， 自動控制 |
|||
電動機傳動方式 |
蝸輪蝸桿傳動 |
|||
梯級結構 |
ABS 注塑成型， 拼裝式結構 |
|||
電源適應 |
三相交流電源380V±10%,220V±10% |
|||
梯級 寬度 |
3 00mm |
|||
裝飾 |
扶壁板 |
高度 |
450 mm |
|
材質 |
有機玻璃 |
|||
厚度 |
8 mm |
|||
扶手帶 |
型式 |
窄型扶手帶 |
||
色彩 |
黑色(可 選彩色 ) |
|||
結構 |
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層 |
|||
梳齒板材質 |
鋁合金 |
|||
桁架 |
型材 |
歐標鋁型材 框架結構 |
||
規格 |
主 框架30*60mm ， 次要支架30 * 30mm |
|||
內 外蓋板 |
外蓋 板 |
1.5 mm 材質鈑 金 沖壓而成 |
||
內 蓋板 |
1.5 mm 材質鈑 金 沖壓而成 |
|||
圍裙板 |
左右 圍裙板 |
1.5 mm 材質鈑 金 制作而成 |
||
上 下平臺 |
|
5 mm 透明有 機玻璃 |
||
安全保護裝置 |
起 動鈴聲 提示 |
|||
電動機短路及過載保護 |
||||
節能裝置—變頻控制 |
||||
上下平臺踏板安全裝置 |
||||
上部 扶手帶 入口安全裝置 |
||||
下 部 扶手帶 入口安全裝置 |
||||
上部曳引鏈安全裝置 |
||||
下部曳引鏈安全裝置 |
||||
主 機 鏈斷 鏈保護裝置 |
||||
停止開關 |
||||
手動盤車輪 |
||||
急停按鈕 |
||||
安全檢測裝置 |
上 部 鑰匙 起動 |
|||
下 部 鑰匙 起動 |
||||
上 部乘客檢測 |
||||
下 部乘客檢測 |
||||
主 機 防 逆轉檢測 裝置 （ 機械 部分 + 光電） |
||||
